Неточное позиционирование: ловушка, от которой можно легко потерпеть молчание. Давайте рассмотрим реальный сценарий. Вы рассматриваете вогнутое асферическое зеркало. Спроектирован ЦГХ, настроен оптический тракт, появились интерференционные полосы. По опыту вы слегка регулируете зеркало; края выглядят хорошо, значение PV хорошее, и вы вздыхаете с облегчением. Но через три месяца зеркало установлено в системе, а качество изображения некачественное. После исследования вы обнаружите, что радиус кривизны отличается от расчетного значения более чем на десять микрометров. В чем заключалась проблема? Во время осмотра зеркало находилось не в своей теоретической позе. Вы думали, что настроили его на «оптимальные края», но на самом деле вы использовали отклонение позы, чтобы компенсировать производственную ошибку в радиусе кривизны — две ошибки компенсируют друг друга, создавая самосогласованную, но отклоняющуюся от истинной иллюзию. Еще более коварно то, что если сам радиус кривизны зеркала проблематичен, и вы не довели точное положение до теоретического значения, измеренные данные о поверхности превращаются в беспорядок: невозможно определить, насколько проблема в форме поверхности, а насколько проблема в позе. Как избежать этой ловушки? Глазок. Как глазок гарантирует свою теоретическую позу? В системе контроля CGH (вогнутое асферическое зеркало) основная задача структуры «кошачьего глаза» ясна: гарантировать, что испытуемое зеркало (DUT) и CGH сохраняют теоретическое положение. Какова теоретическая поза? Это пространственное соотношение, тщательно рассчитанное на этапе проектирования: осевое расстояние, наклон и эксцентриситет являются четко определенными расчетными значениями. Вся работа «кошачьего глаза» заключается в том, чтобы убедиться, что фактическая собранная поза соответствует этим проектным значениям. Как это работает на практике? Давайте разберем это, используя общий сценарий проверки. Сценарий: CGH проверен и имеет голографическую область выравнивания. Свет, проецируемый из этой области, после отражения от ИУ образует изображение «кошачьего глаза» — обычно четкое, сфокусированное пятно света.

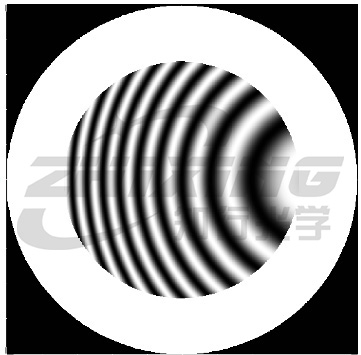

Рисунок 1. Оптический путь обнаружения «кошачьего глаза»
Порядок работы следующий: 1. Грубая регулировка: установите испытательное зеркало и CGH на место и отрегулируйте осевое расстояние, наклон и эксцентриситет так, чтобы они были близки к теоретическим значениям. 2. Точная настройка «кошачьего глаза». Наблюдайте за изображением «кошачьего глаза», проецируемым на голографический дисплей. По мере того как положение и поза испытательного зеркала постепенно приближаются к теоретическому значению, изображение «кошачьего глаза» будет стремиться к заданной оптимальной форме.

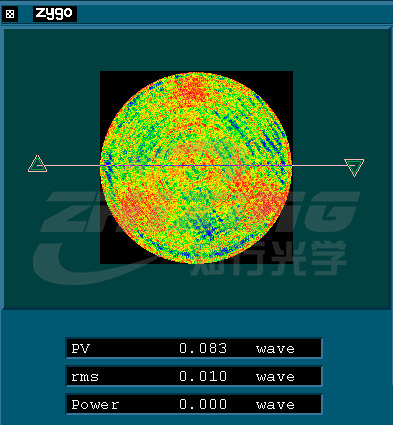

Рисунок 2. Изображение кошачьего глаза в правильной позе.

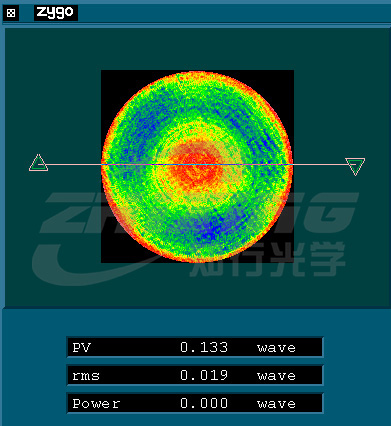

Рисунок 3. Изображение кошачьего глаза с неправильной позой (ошибка осевого расстояния и наклон).
3. Фиксация положения: как только изображение «кошачьего глаза» достигает заданного стандарта, это указывает на то, что проверяемое зеркало находится в своем теоретическом положении. В этот момент все механизмы регулировки блокируются, и начинается определение формы поверхности. Кошачий глаз здесь по сути действует как высокочувствительный «индикатор положения». Он сообщает вам, когда положение зеркала «на месте». Данные о форме поверхности, измеренные после установки, представляют собой истинные характеристики зеркала в его теоретическом положении. Реальный случай: откуда берется сферическая аберрация? Моделирование дает ответ. Теперь, когда принцип понятен, давайте посмотрим на реальный инженерный сценарий. В этом случае многие инженеры по эксплуатации могут согласиться с процессом устранения неполадок. Имеется асферическая линза, форму ее поверхности сначала определяют с помощью бесконтактного профилометра DUI. Профилометр сканирует контур зеркала с помощью оптического зонда, напрямую получая данные о топографии поверхности. Результаты измерений хорошие; Форма поверхности выглядит довольно чистой.

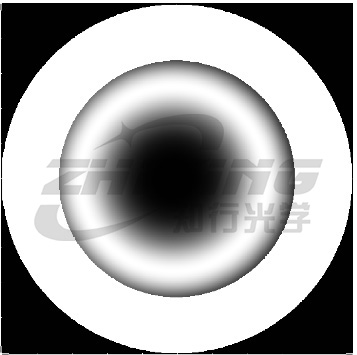

Рисунок 4. Результаты теста на вождение в нетрезвом виде
Тот же объектив был снова протестирован на испытательной системе CGH. Кошачий глаз был выровнен правильно, а поза зафиксирована на теоретическом значении. Результат получился — на лице была отчетливо видна большая сферическая аберрация.
Рисунок 5. Результаты теста CGH
На столе лежали два отчета. В DUI заявили, что форма поверхности в порядке, а в CGH заявили, что имеется большая сферическая аберрация. Чему верить? Чтобы найти источник этой сферической аберрации, радиус кривизны линзы был измерен с помощью DUI. Бесконтактный профилометр может напрямую сканировать образующую, чтобы она соответствовала радиусу кривизны, не полагаясь на внешний опорный волновой фронт. Пришли результаты измерений — измеренный радиус кривизны отличался от теоретического значения на 112 мкм. Далее этот радиус отклонения кривизны был подставлен в оптическую модель системы обнаружения CGH. После того, как результаты моделирования были получены, их сравнили с измеренными данными о форме поверхности, полученными от CGH, — они очень хорошо совпали. Эта большая сферическая аберрация была именно тем поведением, которое должен был проявлять радиус отклонения кривизны в теоретической позе.

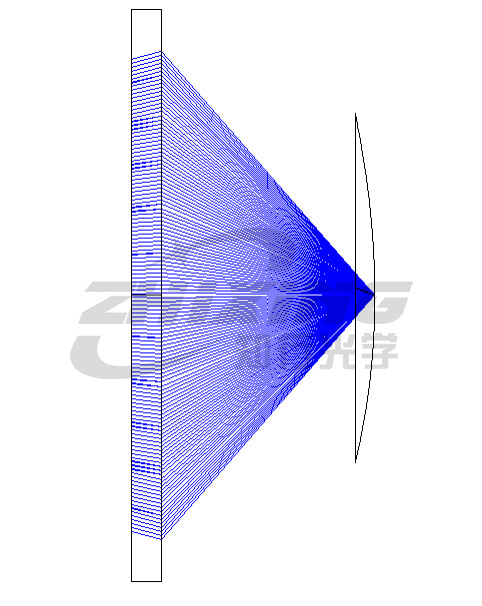

Рис. 6. Результаты моделирования
Теперь цепочка замкнута: отклонение радиуса кривизны → Сферическая аберрация должна появиться в теоретическом положении → Измеренная CGH сферическая аберрация соответствует моделированию → Измерение CGH является реальным. Почему DUI раньше не показывал явных сферических аберраций в результатах формы поверхности? Потому что, когда бесконтактный профилометр сканирует поверхность, соответствие между системой координат измерения и механической привязкой зеркала зависит от положения зажима. Если зеркало не зафиксировано строго в теоретическом положении, компонент формы поверхности, вызванный отклонением радиуса кривизны, может быть разбавлен изменением положения измерения и дополнительно сглажен при обработке данных, что в конечном итоге станет «незаметным» в отчете о форме поверхности. Но измерение радиуса кривизны не лжет — значение радиуса кривизны, измеренное DUI, отклоняется от теоретического значения, и это отклонение после моделирования в точности равно сферической аберрации, измеренной CGH. Что такого мощного в комбинации CGH + кошачий глаз? Он разделяет ошибку формы поверхности и ошибку радиуса кривизны. При фиксированной позе отклонение радиуса кривизны - это сферическая аберрация, никуда не деться. Более того, эту сферическую аберрацию можно воспроизвести путем моделирования — она не возникает из ниоткуда, а является неизбежным проявлением отклонения радиуса кривизны при теоретической позе. Что это означает для операторов первой линии? Гарантия теоретической позы «кошачий глаз» вносит ощутимые изменения в тестирование на месте:
◆ Владение теперь основано на доказательствах: точность установки зеркала больше не оценивается по «виду полос». Изображение кошачьего глаза — это количественный стандарт оценки позы, независимый от полос.
◆ Данные о форме поверхности надежны: при фиксированном положении измеренная форма поверхности является истинной формой поверхности самого зеркала. Если радиус кривизны неправильный, форма поверхности будет точно отражать состояние расфокусировки и не будет затенена неправильной позой.
◆ Воспроизводимость: стандарт изображения «кошачий глаз» остается неизменным независимо от оператора. Поза, скорректированная Чжан Санем и Ли Си, — одна и та же поза.
◆ Когда данные разных приборов противоречат друг другу, есть простой способ решить проблему: у CGH есть «кошачий глаз», который фиксирует позу, измеряя истинную форму поверхности под теоретической позой. При использовании других методов, если поза не зафиксирована строго, данные о «красивости» могут быть неправильными - в этом случае отдельное измерение радиуса кривизны часто дает ответ. Наконец, в системе тестирования CGH чаще всего упоминается компенсация волнового фронта — она гарантирует точность формы поверхности. Однако компенсация волнового фронта основана на предположении, что положение между испытуемым зеркалом и CGH (датчиком кривого фронта) находится в теоретически рассчитанном состоянии. Кошачий глаз действует как «стабилизирующая сила», фиксирующая позу. Зафиксировав позу, раскрывается истинная форма зеркала. Радиус кривизны либо правильный, либо неправильный. Ничего не скрыто. А это именно то, чего больше всего требует прецизионное тестирование: подлинность.
