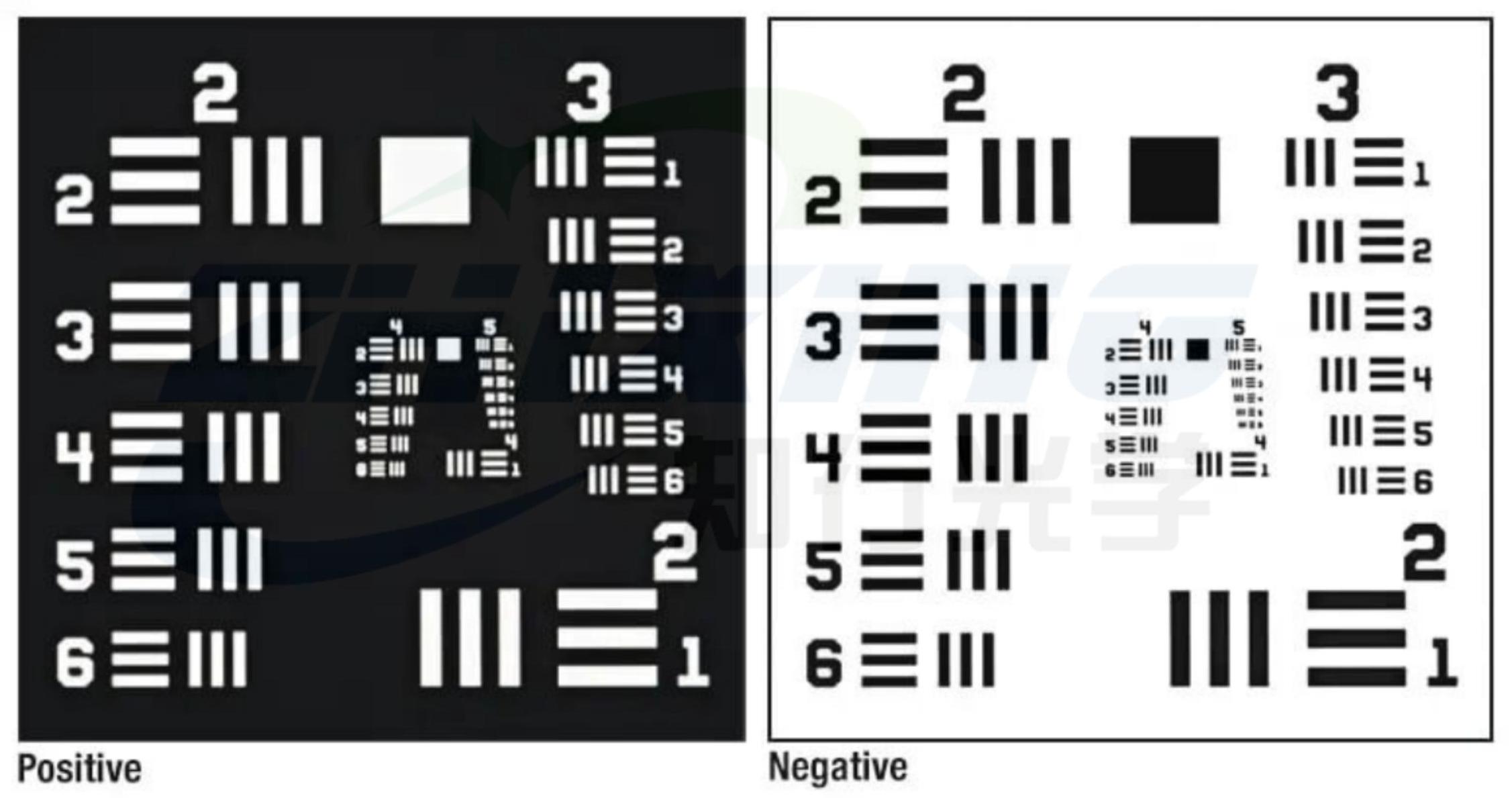

01 Каково стандартное целевое разрешение армии США? Эталон стандартного разрешения армии США (USAF 1951 Разрешение Target) является одним из наиболее широко используемых инструментов тестирования стандартного разрешения в оптической промышленности. Он использует стандартное расположение черных и белых линий, чтобы помочь определить мельчайшие детали, которые может разрешить объектив.
Проще говоря: количество линий, которые объектив может четко разделить, представляет его разрешающую способность. Поскольку метод тестирования интуитивно понятен и стандартизирован, испытательная плата со стандартным военным разрешением США уже давно используется для:
◆ Проверка НИОКР оптических линз
◆ Заводские испытания объективов
◆ Оценка разрешения системы визуализации
◆ Калибровка и приемка оптико-электронного оборудования. Для объективов высокого класса он стал незаменимым стандартом тестирования.
02 Почему мы не можем полагаться исключительно на тестирование волнового фронта? Тестирование волнового фронта позволяет оценить оптические качества самой линзы, например:
◆ Ошибка формы поверхности.
◆ Контроль аберраций
◆ Индекс RMS/PV.
Однако в реальных приложениях окончательное влияние на производительность обработки изображений также включает:
◆ Соответствие размеров пикселей CCD/CMOS
◆ Ошибка упаковки датчика.
◆ Точность сборки системы
◆ Фактическое состояние фокусировки.
Другими словами, при тестировании волнового фронта измеряется сама линза, а при тестировании по военным стандартам США проверяется вся оптоэлектронная система. В конечном итоге клиентов волнуют не теоретические параметры объектива, а то, может ли система действительно различать детали цели. Именно поэтому испытания военных стандартов США незаменимы.

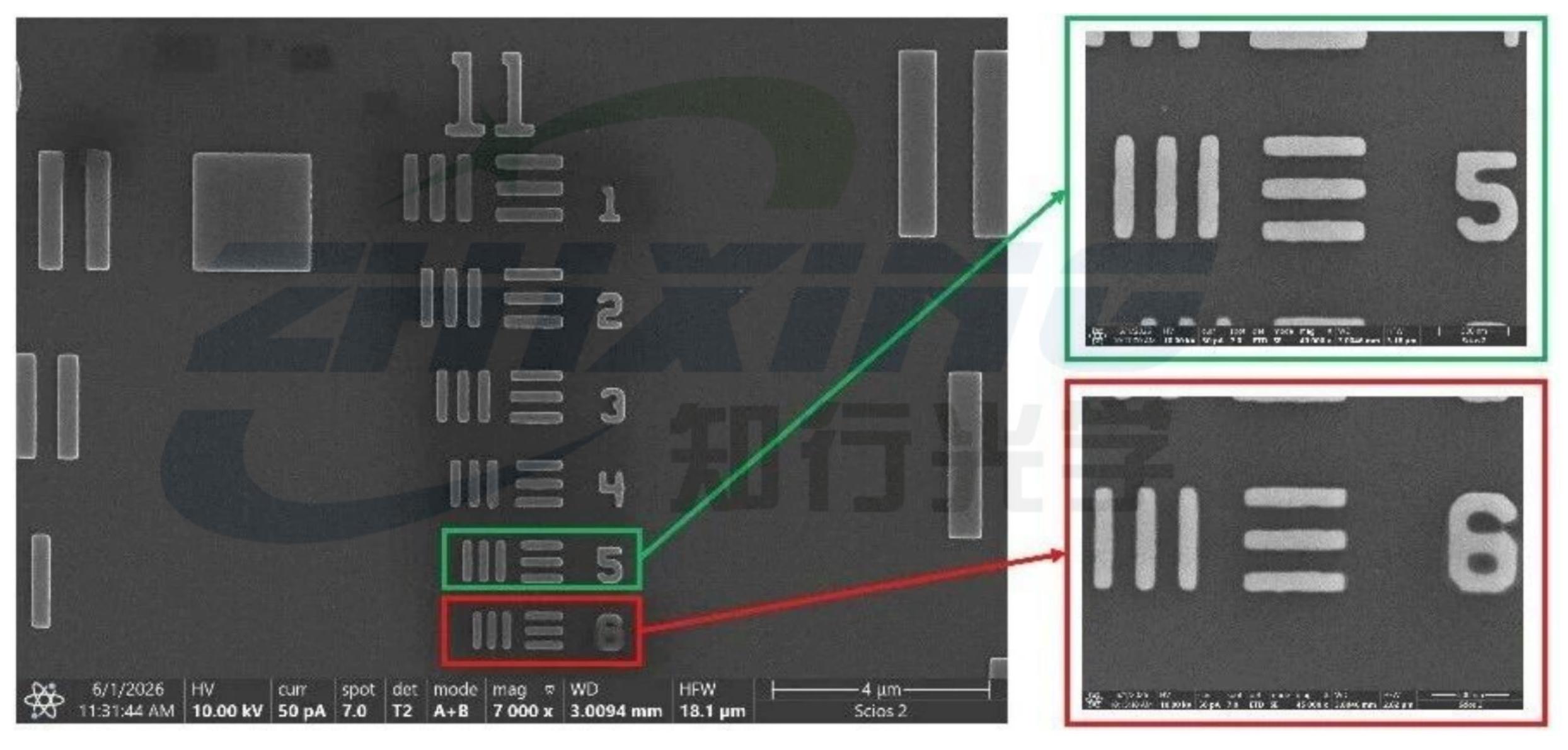

03. Группа 11 ВВС США: преодолевая ограничения в 3500 пар строп. Чтобы удовлетворить потребности в тестировании объективов со сверхвысоким разрешением, компания Ningbo Zhixing Optics выпустила испытательную мишень USAF Group 11 со сверхвысоким разрешением, поддерживающую до 3500 пар линий/мм. Это означает, что минимальная ширина линии близка к 140 нм. Этот размер приближается к масштабам производства полупроводниковых микро-нано. Настоящая задача заключается не просто в «создании» изображения, а в обеспечении его достаточной точности. Это включает в себя:
◆ Чрезвычайно высокая точность регулирования ширины линии
◆ Качество четких и острых кромок.
◆ Стабильная и надежная контрастность.
◆ Полностраничный контроль целостности изображения.
Потому что: чтобы результаты теста были значимыми, сама цель испытания должна быть более точной, чем тестируемая линза.
04 Почему высококачественные объективы все чаще полагаются на 11-комплектные испытательные мишени, соответствующие военному стандарту США?
Поскольку разрешающая способность объектива продолжает улучшаться, традиционные тестовые мишени с малым увеличением больше не являются достаточными для целей проверки.
Особенно в следующих сценариях применения: ◆Осмотр полупроводниковых пластин ◆AOI (автоматизированный оптический контроль) ◆Высокопиксельные системы промышленного зрения ◆Оборудование для микроскопической визуализации исследовательского уровня Способность системы выявлять более мелкие дефекты и восстанавливать более мелкие структуры часто зависит от: Разрешение системы в реальных условиях.
Высокоточные испытательные мишени по военному стандарту США, состоящие из 11 комплектов, являются важнейшими инструментами для проверки этой возможности.
05 Надежная цель тестирования определяет достоверность теста Многие люди фокусируются на линзах, но легко упускают из виду сами стандарты тестирования.
Фактически: только достаточно точная таблица разрешений может по-настоящему измерить максимальную производительность объектива.
Ningbo Zhixing Optics специализируется на производстве сверхточных микро/наноструктур, обеспечивая высокое качество:
◆Военная стандартная таблица разрешения США ◆Сверхвысокие тестовые объекты для пар линий ◆Высокоточные индивидуальные тестовые шаблоны Обеспечение более надежной поддержки проверки разрешения для высококачественных оптических систем.
Поскольку характеристики объективов приближаются к пределу, стандарты тестирования также должны быть соответствующим образом обновлены.
Военный стандарт США, состоящий из 11 наборов (3500 пар линий) тестовых мишеней со сверхвысоким разрешением, является не просто инструментом тестирования, но и ключевым стандартом проверки, соединяющим «теоретическое совершенство» и «реальную ясность».
