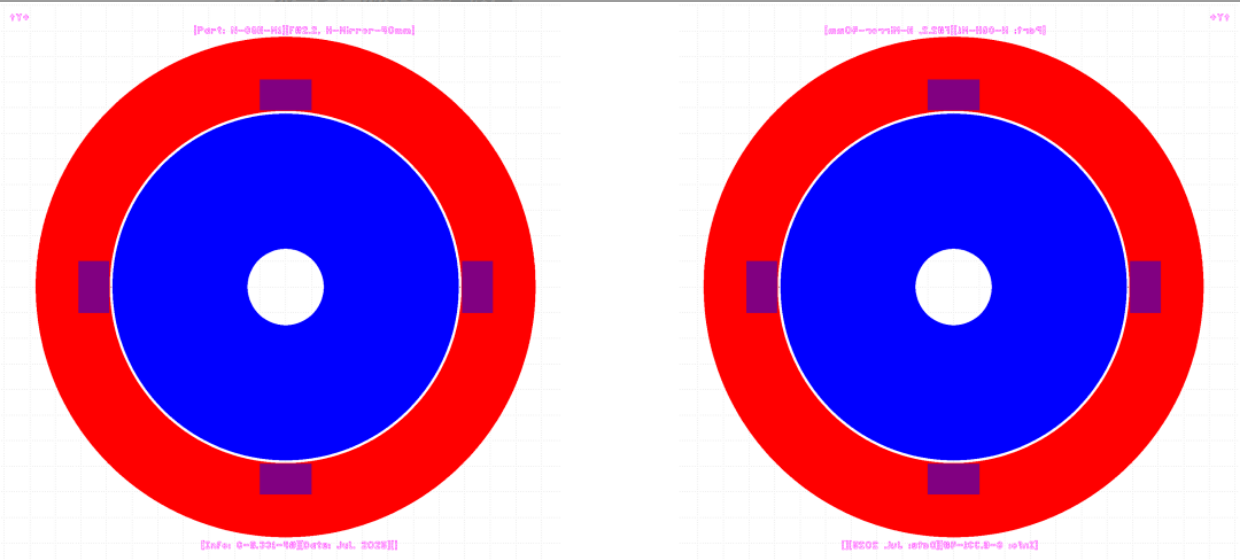

Пример 1: Параметры цилиндрического зеркала показаны на рисунке 1: D1=40 мм, D2=30 мм, R=60 мм, прямоугольное.

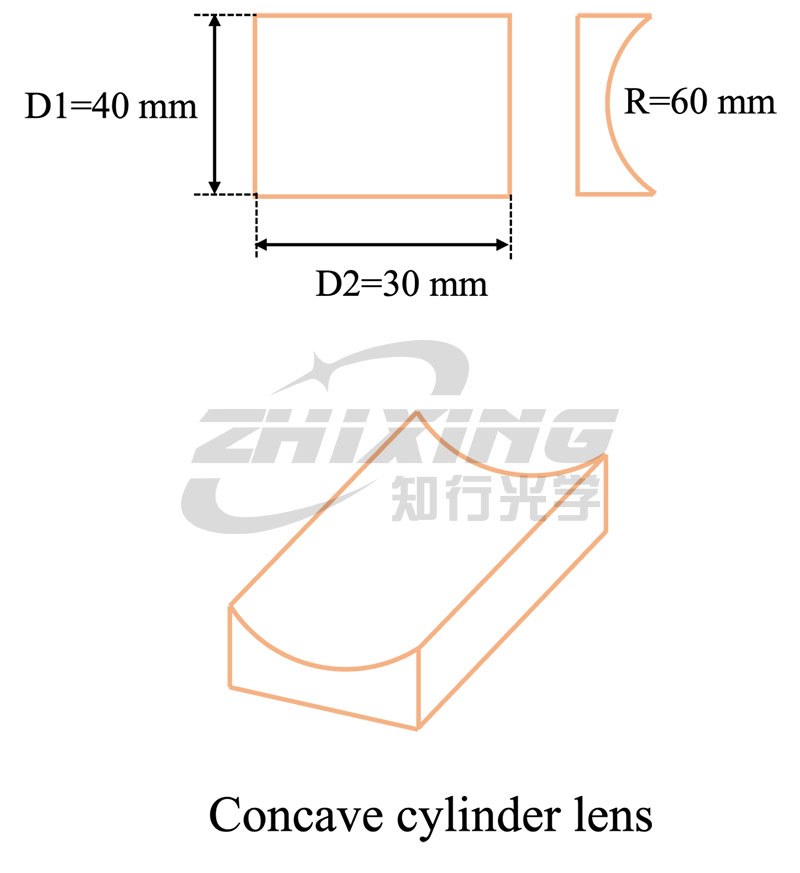

Рисунок 1: Принципиальная схема параметров вогнутой поверхности.
На основе приведенных выше параметров введите соответствующие параметры (R, тип, D1, D2, Форма) в красном поле на веб-странице выбора, как показано на рисунке 2. Инструмент автоматически рассчитает доступный диапазон Fno для соответствующей модели (зеленое поле):

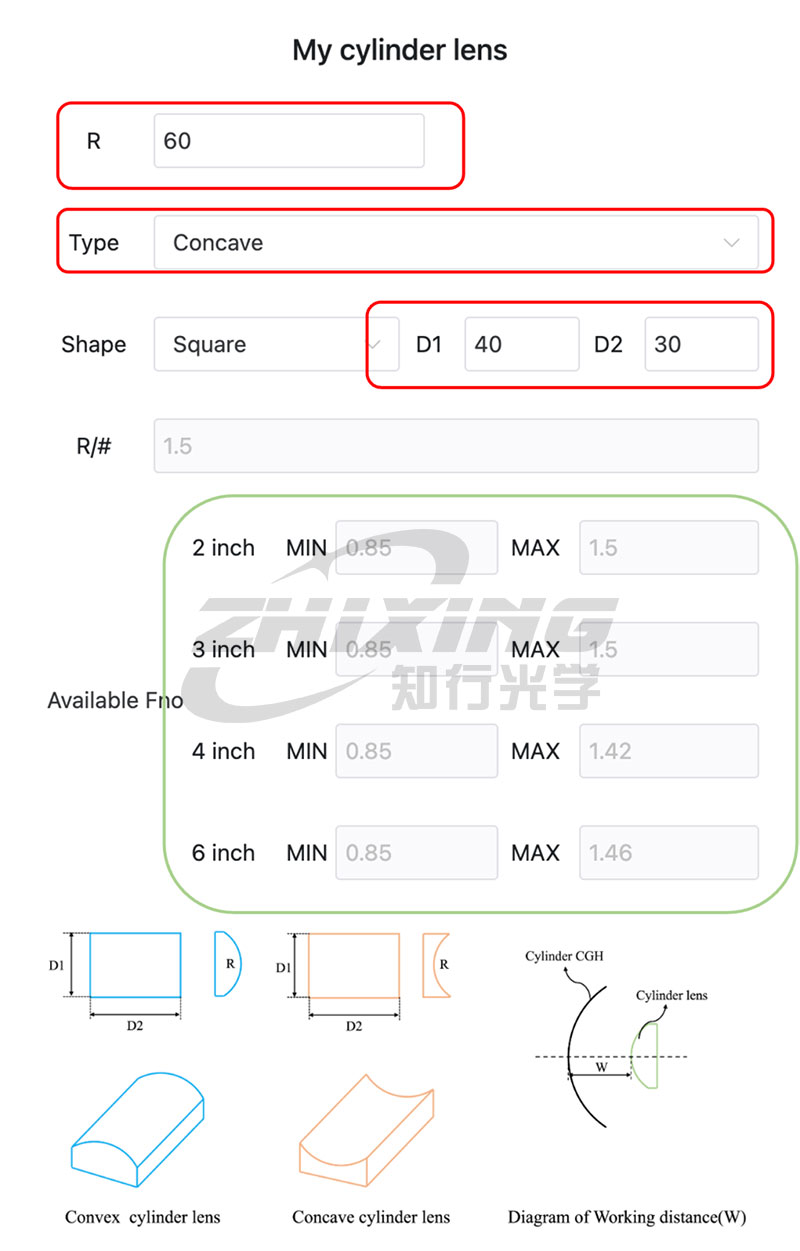

Рис. 2. Ввод параметров и выходные данные расчета Fno.
На основании приведенного выше зеленого поля рекомендуется шесть моделей (см. таблицу в Приложении 1):
2-дюймовый: ZX2100, ZX2150
3-дюймовый: ZX3100, ZX3150
4-дюймовый: ZX4100
6-дюймовый: ZX6100
Пример 2: Параметры цилиндрического зеркала следующие: D1=30 мм, D2=40 мм, R=60 мм, прямоугольное.
W (расстояние от задней поверхности CGH до вершины цилиндра) определяется на основе фактического оптического пути клиента.

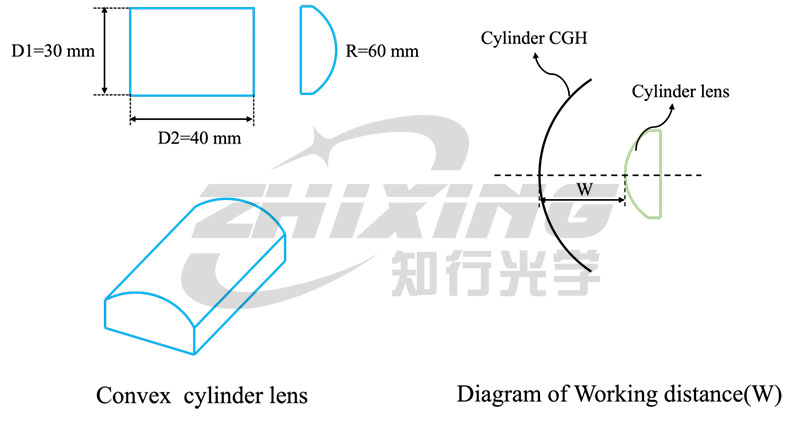

Рисунок 1: Принципиальная схема параметров выпуклой поверхности.
На основе приведенных выше параметров введите соответствующие параметры (R, тип, D1, D2, Форма, W) в красном поле на веб-странице выбора, как показано на рисунке 2. Инструмент автоматически рассчитает доступный диапазон Fno для соответствующей модели (зеленое поле):

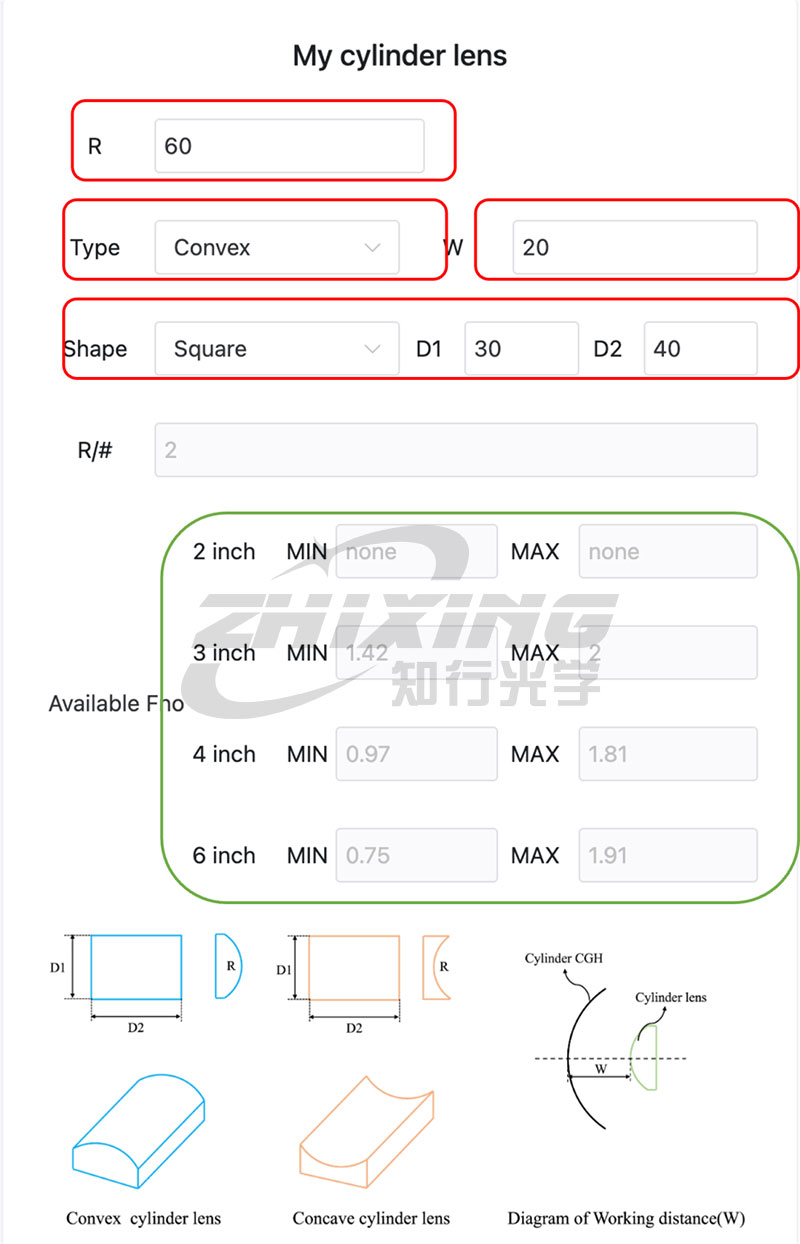

Рисунок 2. Ввод параметров выпуклой поверхности и выходные данные расчета Fno.
На основе зеленого поля выше рекомендуется шесть моделей (см. таблицу в Приложении 1):
2 дюйма: нет
3-дюймовый: ZX3150, ZX3200
4-дюймовый: ZX4100, ZX4150
6-дюймовый: ZX6100, ZX6150
