От волнового фронта до MTF: как полностью оценить оптическую систему?

01 Тестирование волнового фронта: определение точности системы

Меры тестирования волнового фронта:

Степень отклонения волнового фронта от идеального состояния после прохождения света через систему.

К общим показателям относятся:

◆PV (максимальное значение)

◆RMS (среднеквадратическое значение)

◆Анализ аберраций Цернике

Это помогает определить:

◆Сферическая аберрация

◆Кома

◆Астигматизм

◆Отклонение сборки/регулировки

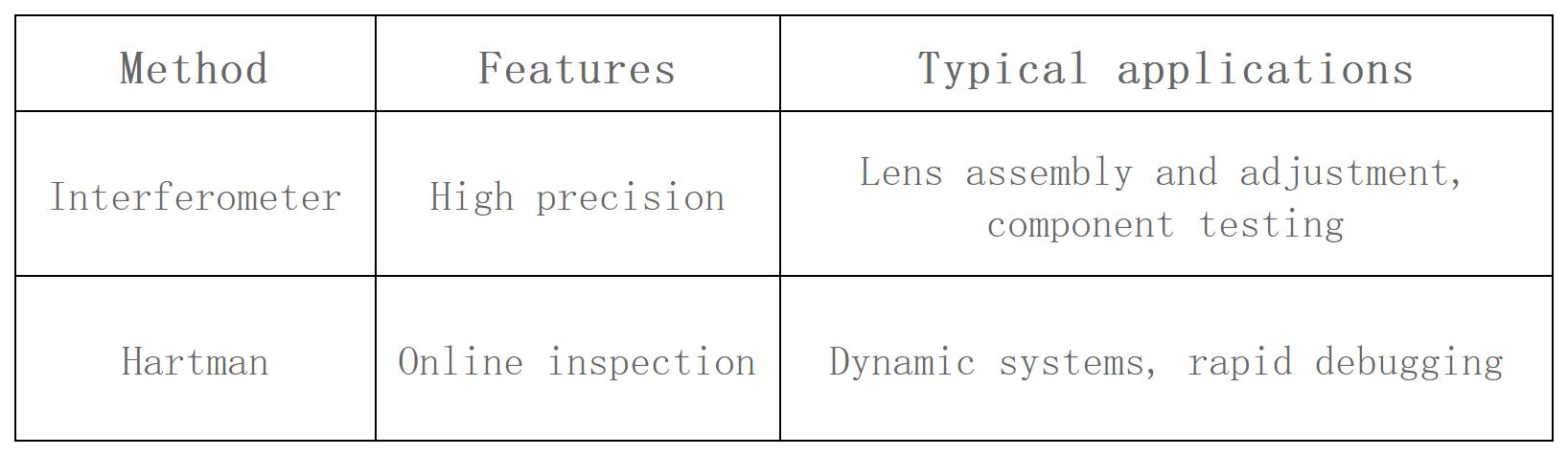

Общие методы тестирования

02 Тест MTF: проверяем, сможет ли система в конечном итоге «видеть ясно»

MTF (функция передачи модуляции) описывает:

Способность системы сохранять детали и контрастность изображения.

Более высокий MTF указывает на более четкое изображение.

По сравнению с волновым фронтом, MTF более точно соответствует конечному результату, который видит клиент.

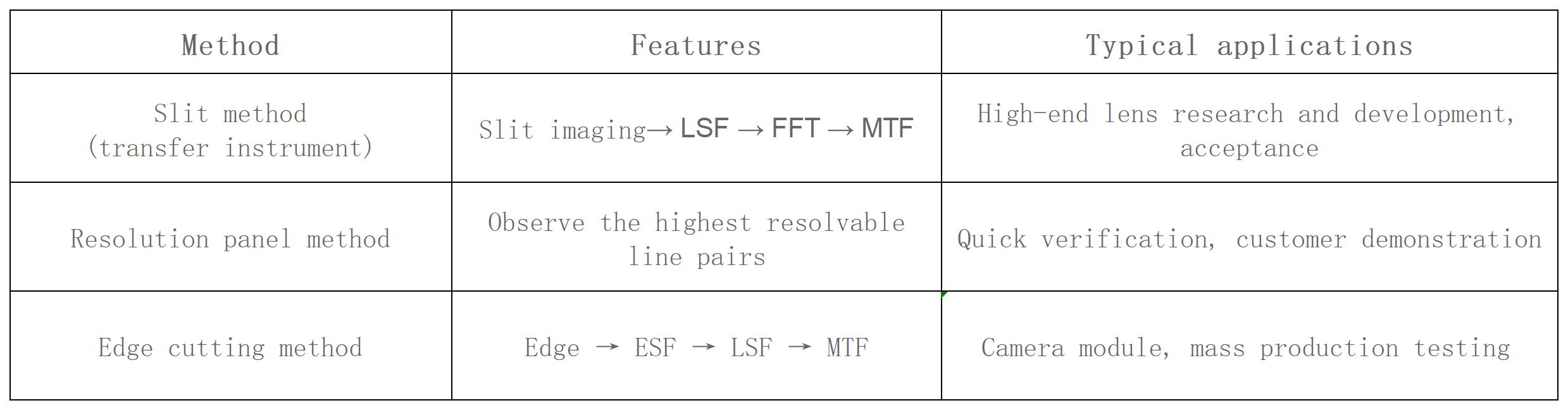

Общие методы тестирования MTF

Среди них система Trioptics, обычно называемая в отрасли, обычно относится к методу щелевого сканирования, который в настоящее время является одним из стандартных методов тестирования высококачественных линз.

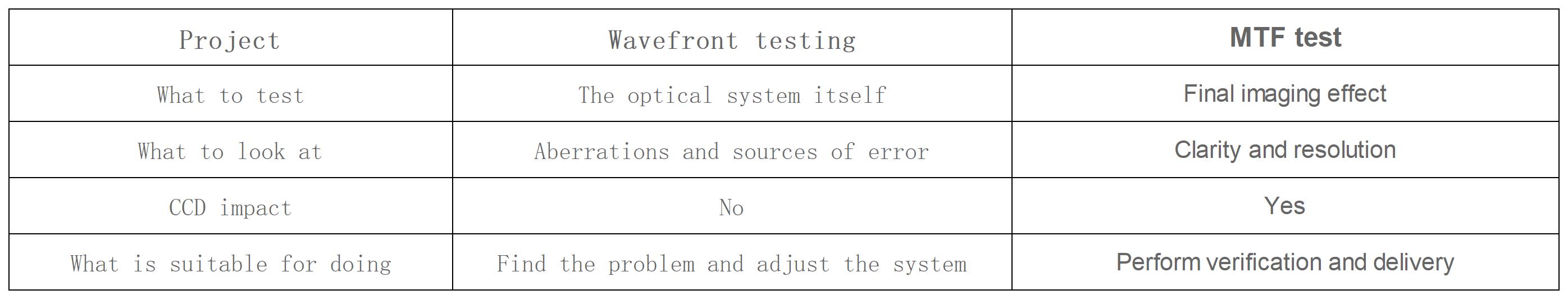

03 Wavefront и MTF: в чем разница?

Суммируя:

Wavefront расскажет вам, «почему непонятно»; MTF скажет вам, «ясно это или нет».

04 Можно ли их преобразовать друг в друга?

Теоретически да, потому что: Волновой фронт → PSF → MTF, что означает, что данные волнового фронта можно использовать для получения теоретического MTF.

Однако на самом деле на фактическую MTF также влияет следующее:

◆Размер пикселей CCD/CMOS

◆Частота выборки

◆Структура микролинз

◆Ошибки сборки и регулировки.

◆Электронный шум

Таким образом: Данные волнового фронта обеспечивают теоретическую производительность; MTF измеряет фактическую производительность системы.

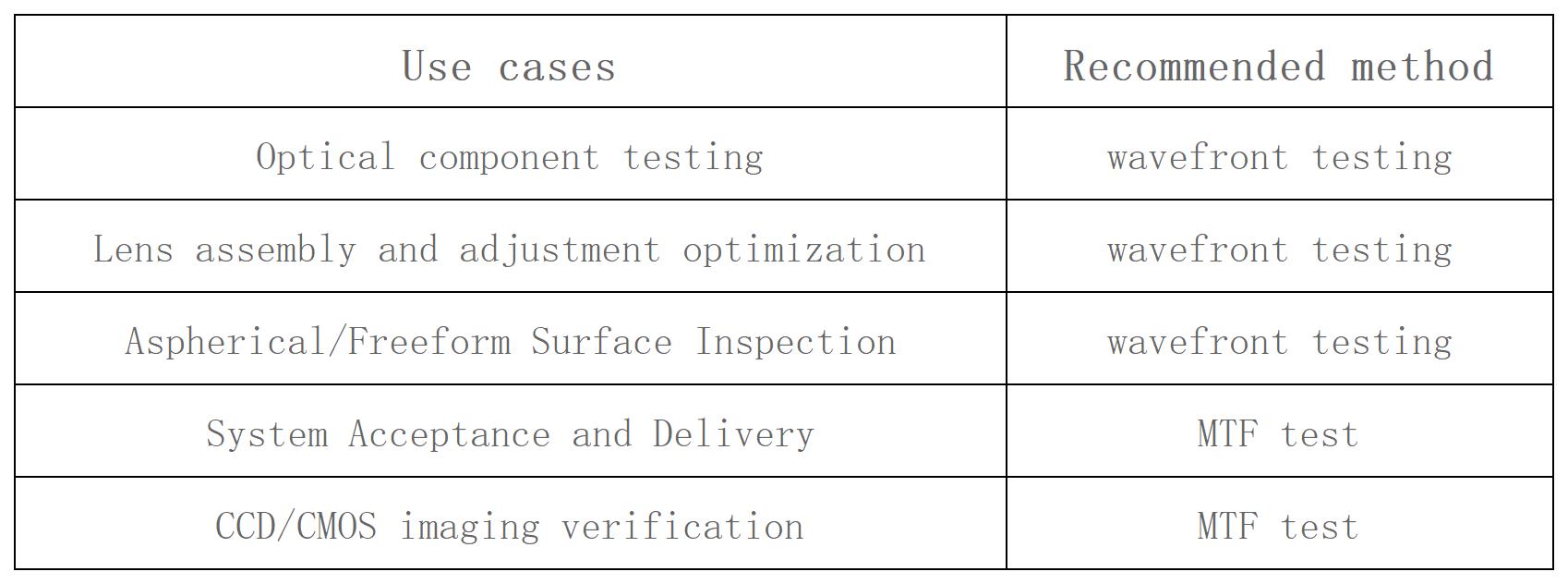

05 Когда измерять волновой фронт? Когда измерять MTF?

Передовая практика обычно предполагает сначала оптимизацию системы с помощью тестирования волнового фронта, а затем проверку результатов с использованием MTF (среднего коэффициента преобразования).

Заключение

Тестирование волнового фронта и тестирование MTF не заменяют друг друга, а скорее дополняют друг друга.

Тестирование волнового фронта — это диагностический инструмент; MTF – окончательный ответ.

По-настоящему комплексная оценка качества системы требует сочетания того и другого.

Только так мы сможем по-настоящему добиться:

От «теоретически отлично» до «практически ясного понимания».
