«Дилемма многозадачности» CGH: почему существует рассеянный свет? Чтобы понять «несущую частоту», мы должны сначала понять предпосылку: CGH сам по себе является дифракционным оптическим элементом. Когда вы направляете луч света на CGH, он не просто создает желаемый порядок дифракции. Благодаря фундаментальным законам физической оптики он будет одновременно производить несколько «клонов»: нужный вам порядок +1 (целевой сигнал), 0-й порядок, который проходит насквозь без дифракции, порядок -1, который отклоняется в другую сторону, и даже более высокие порядки...

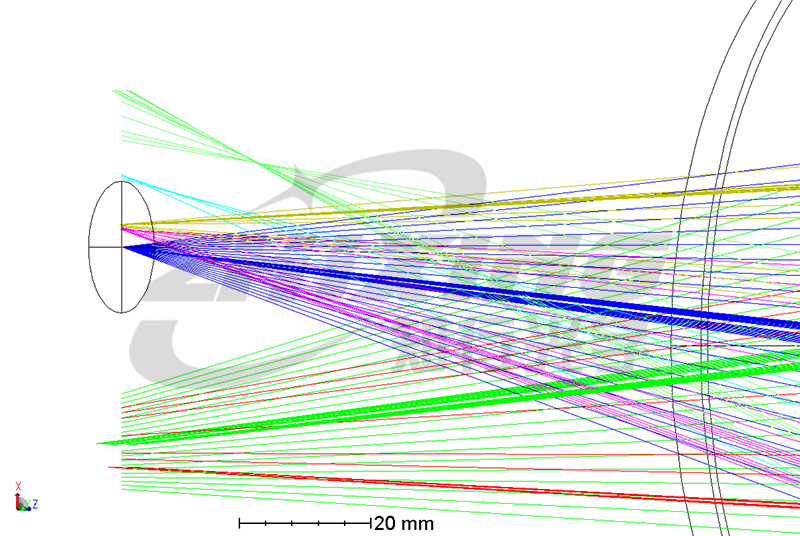

Рисунок 1. Свет разных порядков дифракции (синий — +1-й порядок, остальные — рассеянный свет).
В идеальной конструкции только свет +1 порядка передает информацию об измеряемой поверхности обратно в интерферометр. Однако в действительности «паразитные» порядки 0-го и -1-го порядка также бесцельно блуждают по оптическому пути. Попадая на оптический путь измерения, они создают помехи рассеянного света. Результатом является снижение контрастности интерференционных полос, размытие краев, а иногда даже наложение ложной информации о фазе. Короче говоря, размытие полос часто происходит не из-за слабого света, а из-за чрезмерного шума. Что такое «несущая частота»? Введение несущей частоты призвано разрешить этот конфликт «сигнала и шума». Мы можем представить фазовое распределение CGH как закодированную диаграмму, записывающую «информацию о форме измеряемой поверхности». «Несущая частота» представляет собой дополнительный коэффициент наклона или расфокусировки, накладываемый на эту закодированную информацию. Эта операция звучит абстрактно, но ее цель очень проста — дать полезному целевому сигналу «новое место» в пространственно-частотной области. Первоначально целевой сигнал и бесполезные рассеянные огни 0-го и -1-го порядка сбиваются вместе и запутываются в частотном спектре. Как бы вы его не блокировали пространственно, вы не сможете его полностью заблокировать. Но как только несущая частота накладывается на целевой сигнал, его спектр «смещается» в более высокий частотный диапазон, тем самым создавая дистанцию от стационарных сигналов помех. Это похоже на шумную вечеринку, где вы и ваши друзья изначально заглушаете шум и не слышите друг друга. Но несущая частота подобна передаче вам и вашим друзьям определенного высокочастотного тона; вы двое переходите на тон, который никто больше не использует для общения, и окружающий низкочастотный шум мгновенно становится фильтруемым фоном.

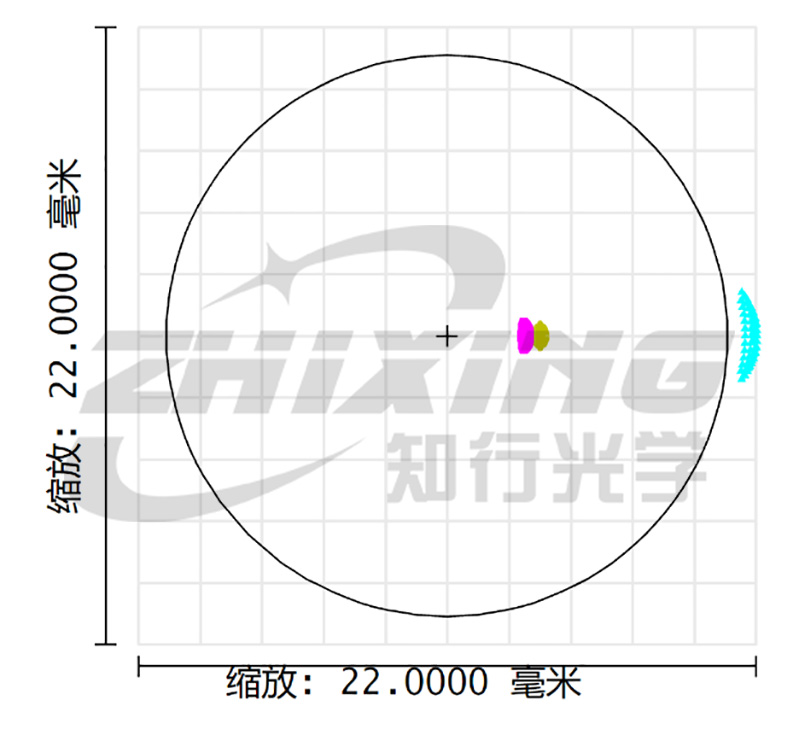

Рисунок 2. Разделение порядков по наклонной несущей частоте

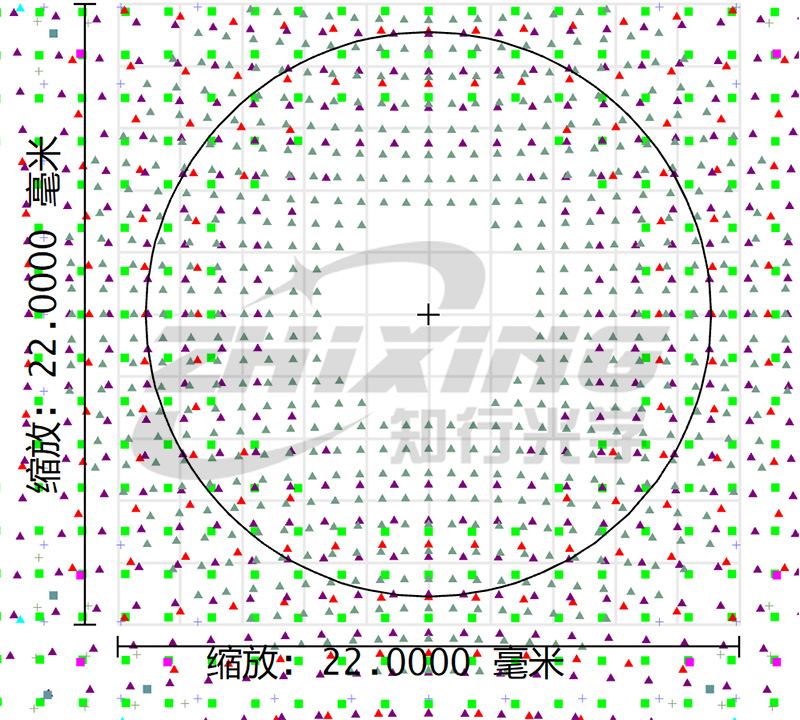

Рис. 3. Разделение уровней по несущей частоте дефокусировки
Как только мешающий и целевой сигналы разделены в спектре, последующая пространственная фильтрация может чисто и эффективно «не допускать постороннего света». Искусство фильтрации: не чем сильнее, тем лучше, а правильно. Это искусство баланса, умение найти «правильный» момент. Если несущая частота слишком низкая, спектры мешающего и целевого сигналов по-прежнему перекрываются, создавая запутанный беспорядок, что приводит к сбою фильтрации и размытию полос. Если несущая частота слишком высока — спектр достаточно разделен, но это приводит к чрезвычайно узкой ширине линии в CGH, что предъявляет чрезвычайно жесткие требования к точности изготовления микро-нано. Это означает не только рост сложности производства, но и серьезное влияние на дифракционную эффективность реального CGH. В идеальной конструкции большая часть энергии сосредоточена в порядке +1, но если несущая частота слишком высока, даже небольшое отклонение в производственном процессе может привести к утечке света в другие порядки, что значительно снизит интенсивность сигнала. В чем заключается истинное дизайнерское мастерство? В нахождении этой «минимальной эффективной несущей частоты». Хороший дизайн — это не случайное получение значений в программе для рисования; речь идет о точном расчете того, как минимизировать наложенную несущую частоту, обеспечивая при этом четкое разделение всех мешающих порядков дифракции. Достижение чистого разделения с небольшой несущей частотой гарантирует как контрастность полос, так и резкость, не оказывая чрезмерного давления на последующее производство и процессы. Практическое предложение для пользователей CGH: как пользователю CGH, вам не нужно самостоятельно решать эти сложные уравнения несущей частоты, но это не означает, что вы не можете контролировать результаты обнаружения в источнике. Если во время тестирования ваш CGH часто демонстрирует размытые полосы, плохой контраст или регулярный фоновый шум, после исключения проблем оптического пути и окружающей среды вы можете запросить отчет о количественном анализе разделения порядков дифракции у разработчика или поставщика CGH. Этот отчет четко расскажет вам: при нынешней конструкции несущей частоты, куда перемещается каждый мешающий порядок, каково их спектральное расстояние от целевого сигнала и могут ли они эффективно блокироваться пространственным фильтром. С помощью этого отчета вы можете определить, надежна ли конструкция «фильтрации» CGH. Наконец, в стремлении к точности нанометрового уровня в интерферометрии разница между «ясно видеть» и «не видеть четко» часто заключается в небольшой изобретательности дизайнера. Несущая частота играет роль, подобную роли скромного осветителя в грандиозном зрелище прецизионного тестирования: она не определяет содержание изображения, но определяет, насколько чистое изображение. В следующий раз, когда вы увидите стандартную интерферограмму с четкими контурами и полностью черным фоном, помните, что это не просто победа точности поверхности, но и прекрасное искусство частотной фильтрации.
