Скрытый убийца №1: искажение эталонной передачи – строго предотвращайте измерения «недопустимой позы» в зоне выравнивания. В инженерной логике тестирования CGH звено передачи эталона чрезвычайно строгое: волновой фронт интерферометра → переносится на дифракционную поверхность CGH → наконец, передается на тестируемую линзу. Это взаимосвязанная геометрическая цепочка. При послепродажной поддержке мы часто обнаруживаем, что в данных измерений, предоставленных клиентами, область выравнивания CGH заполнена плотными интерференционными полосами. Это состояние означает, что CGH не находится в физической позе, требуемой конструкцией; ссылка уже смещена с первого шага (от интерферометра к CGH). Любые данные о поверхности, измеренные в этой «незаконной позе», не только совершенно неточны, но и серьезно вводят в заблуждение при последующем анализе проблем, что представляет собой крайне нестрогую инженерную практику.

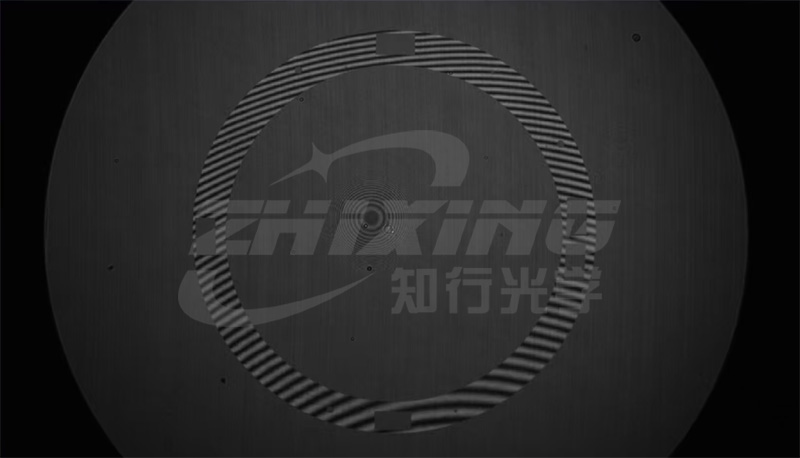

Схема смещения соосности
Контрмеры: принудительная блокировка ссылок и возврат к рабочим процедурам «нулевой границы». Чтобы гарантировать подлинность и достоверность данных измерений, необходимо установить оперативный подход с «приоритетом позы»: Область выравнивания является «командой»: Область выравнивания на CGH представляет собой уникальную структуру обратной связи, обеспечивающую пространственную взаимосвязь между интерферометром и CGH. Полосы в этой области должны быть отрегулированы до состояния «нулевых полос» или как можно более редкими путем точной настройки позы CGH. Строго соблюдайте позу, указанную в инструкции по эксплуатации: операторы должны строго следовать исходной позе, определенной в инструкции по эксплуатации, во время установки и регулировки. Многочисленные полосы в области выравнивания указывают на то, что шаг, азимут или смещение центра CGH еще не достигли нуля; сбор данных в этих условиях категорически запрещен. Обеспечьте уникальность физического эталона: только когда полосы в области выравнивания сводятся к самому разреженному состоянию в пределах физических ограничений, можно доказать, что CGH находится в расчетном стандартном состоянии измерения. Данные, записанные в это время, действительно отражают отклонение волнового фронта, вызванное тестируемой линзой.
Скрытый убийца номер два: «Силовая деформация» зеркала — забытый источник астигматизма. Если проблема с центровкой работоспособна, то эта проблема напрямую указывает на сам тестируемый объект. Многие асферические зеркала, чтобы добиться облегчения или удовлетворить особые требования к оптической конструкции, часто имеют большое соотношение сторон или изготавливаются из материалов с относительно ограниченной жесткостью. Когда эти зеркала удерживаются в инструментах или размещаются с использованием специальных методов поддержки, сила тяжести и зажимное напряжение непосредственно вызывают деформацию корпуса зеркала. Каков результат? Астигматизм. И этот астигматизм реален и физически присутствует — зеркало действительно «вдавлено» в астигматизм. CGH (Calibrated High-Gross Mirror) обнаруживает его с высокой чувствительностью, но проблема не в CGH и не в отделке поверхности зеркала, а в том, «как вы это зеркало починили». Многие случаи астигматизма, которые «невозможно исправить» на месте, на самом деле вызваны неправильными методами поддержки. Решение: два шага, чтобы определить виновника. Во-первых, сосредоточьтесь на согласовании жесткости зеркала и системы инструментов. Для зеркал с большим соотношением сторон проектированию и проверке испытательного оборудования необходимо уделять такое же внимание, как и самому производству зеркал. Если вы неоднократно измеряете правильный астигматизм, сначала проверьте инструменты и методы поддержки. Во-вторых, используйте простой, но чрезвычайно эффективный метод диагностики для подтверждения основной причины — метод ротационного теста CGH. Удерживая зеркало и приспособление в одном и том же положении, поверните CGH на определенный угол (например, 90°). Если направление астигматизма на интерферограмме остается неизменным, проблема не в самом CGH; астигматизм возникает из-за зеркала или приспособления, поэтому продолжайте проверять метод фиксации. Если направление астигматизма вращается синхронно с CGH, проблема заключается в самом CGH. Этот тест занимает всего несколько минут, но может мгновенно устранить подозрения в отношении CGH, сосредоточив расследование на реальном источнике проблемы, что делает его мощным инструментом для диагностики на месте.

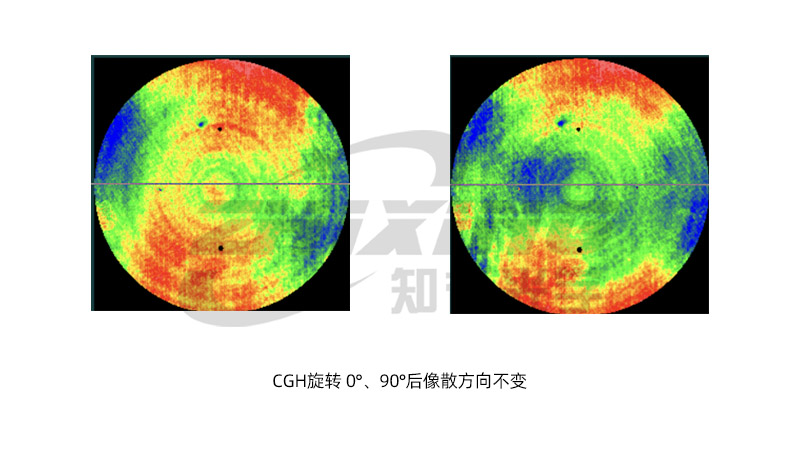

Направление астигматизма остается неизменным после поворота CGH на 0° и 90°.
Скрытый убийца №3: Тестируемое зеркало не было чистым. Даже самое лучшее испытательное оборудование подвержено загрязнению. Эта проблема звучит просто, но шансы попасться чрезвычайно высоки, и даже более опытные инженеры иногда более склонны к совершению этой ошибки. В процессе обработки, перемещения и зажима на зеркальных поверхностях неизбежно накапливаются отпечатки пальцев, жир, остатки полировальной жидкости, частицы пыли и даже конденсированные летучие вещества из воздуха. Эти вещества невидимы невооруженным глазом под флуоресцентным светом, но как только они попадают на оптический путь тестирования CGH, они появляются на интерферограмме в виде локализованных поверхностных «ямок» или «выпуклостей» или мелкомасштабного нерегулярного шума. Решение: Установите стандартизированные процедуры очистки и проверки. Не используйте «почти чистый» в качестве критерия оценки. Для зеркал перед точным тестированием определите четкий выбор растворителя (например, этанол аналитической чистоты, ацетон), методы протирания (перетаскивание, прокатка) и этапы окончательного подтверждения. Если возможно, быстро просканируйте различные участки поверхности зеркала под оптическим трактом контроля. Если локализованный «дефект» исчезает или смещается после протирания, это не проблема формы поверхности. Тщательное выполнение этого шага может сэкономить значительное количество времени, потраченного на ненужную полировку. Скрытый убийца четвертый: перекрестные помехи в порядках дифракции – эти «нежелательные световые эффекты» CGH – это, по сути, дифракционный оптический элемент, который генерирует несколько порядков дифракции. Для обнаружения используется порядок +1, тогда как 0-й, -1-й и даже более высокие порядки, если они не изолированы, будут отклоняться на оптический путь измерения, уменьшая контраст интерференционных полос и даже внося ложную информацию о фазе. По сути, это проблема на уровне проектирования, но в полевых условиях она часто проявляется в виде «размытых полос», «плохого контраста» и «ошибок». Ценность хорошо спроектированной несущей частоты заключается в четком разделении мешающих порядков дифракции. Решение: Если вы исключили другие факторы, а полосы по-прежнему «размыты», вы можете подтвердить схему расчета несущей частоты и отчет о количественном анализе разделения порядков дифракции у проектировщика CGH. Скрытый убийца пятый: недостаточное тепловое равновесие – неточные измерения с помощью недавно появившихся зеркал. Эта проблема кажется простой, но она возникает очень часто. Зеркала берутся непосредственно из цеха обработки, резервуара для очистки или шкафа для хранения, и их температура еще не полностью сравнялась с окружающей средой перед помещением на приспособление для испытаний. Внутри зеркала существует градиент температуры, а термическая деформация поверхности вызывает постоянный дрейф результатов измерений: данные, измеренные в первые пять минут, отличаются от данных, измеренных десятью минутами позже; интерференционные полосы сразу после запуска и после стабилизации практически одинаковы. Иногда операторы находят данные неверными и корректируют различные настройки, но на самом деле зеркало «движется само по себе» — оно медленно приближается к тепловому равновесию. Решение: Дайте ему время. Перед тестированием установите протокол хранения при постоянной температуре, особенно для больших или толстых зеркал, поскольку время теплового равновесия может быть намного дольше, чем вы интуитивно ожидаете. Если возможно, перед началом испытаний используйте вспомогательные методы измерения температуры, чтобы убедиться, что температура зеркала стабилизировалась. Как систематически «ловить призраков»? Таким образом, при обнаружении ошибки во время тестирования CGH рассмотрите возможность проверки в следующем порядке: Правильно ли отрегулирована область выравнивания? – Если область выравнивания имеет очень густые полосы, первоначальная базовая линия ошибочна. Зеркало деформируется приспособлением? – Проверьте метод крепления; используйте метод вращательного CGH, чтобы исключить сам CGH, прежде чем фокусироваться на приспособлении или зеркале. Зеркало чистое? – Сначала очистите места с ямками и выпуклостями; не спешите полировать его, если он не чистый. Есть ли перекрестные помехи в порядках дифракции? – Размытые полосы не обязательно указывают на недостаточную интенсивность света; может присутствовать рассеянный свет. Зеркало термически сбалансировано? – Дайте ему достаточно времени для достижения постоянной температуры; не торопите процесс. Тестирование CGH — это строгая наука и тщательная инженерная практика. Следуйте за нами, чтобы узнать больше о практических методах испытаний CGH и асферических поверхностей. С какими еще странными проблемами вы столкнулись на месте и не могли их решить? Не стесняйтесь поделиться своим опытом в разделе комментариев.
