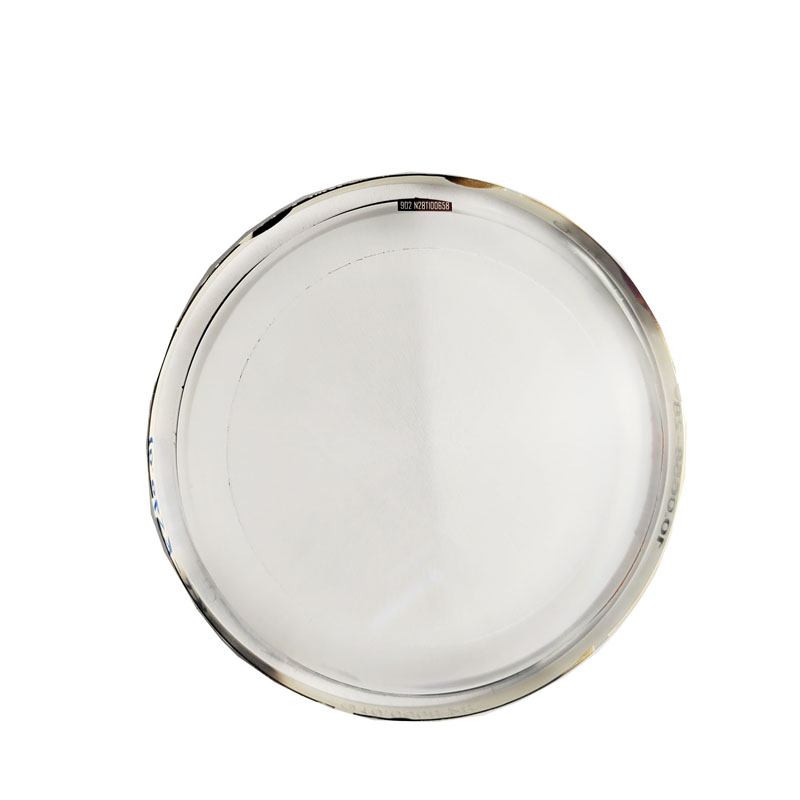

Корректоры нуля CGH(Компьютерные корректоры нуля голограмм) — это современные устройства для оптических испытаний, используемые для измерения и коррекции аберраций в прецизионных оптических системах, таких как асферические линзы и линзы произвольной формы или зеркала. Они используют технологию, основанную на дифракции, для генерации волновых фронтов, которые идеально соответствуют идеальной форме тестируемого оптического компонента, что обеспечивает высокоточное тестирование нуля.
Корректоры нуля CGH работают с использованием компьютерной голограммы — прецизионной дифракционной решетки — для создания эталонного волнового фронта. Когда лазерный свет проходит через CGH, он дифрагирует, создавая волновой фронт, который соответствует обратной ожидаемой аберрации тестовой оптики. Любые отклонения между этим эталонным волновым фронтом и фактическим волновым фронтом, отраженным от исследуемой поверхности, фиксируются детектором, например интерферометром. Эти отклонения анализируются для количественной оценки ошибок оптической поверхности.
К основным принципам работы относятся:
Согласование волнового фронта: CGH генерирует собственный волновой фронт, который «обнуляет» идеальную форму тестовой оптики, превращая отраженный волновой фронт в плоский или простой сферический эталон для облегчения измерения.
Калибровка на основе дифракции: голограмма имеет точные узоры, которые направляют свет в определенные порядки, при этом первый порядок дифракции используется для тестирования.
Картирование ошибок высокого разрешения: Интерферометрические данные позволяют получить подробные профили ошибок поверхности, что позволяет провести корректирующую полировку или выравнивание.
НашКорректоры нуля CGHразработаны с учетом максимальной точности и совместимости с интерферометрами отраслевых стандартов. Ниже приведены основные параметры продукта:
Ключевые особенности:
Дифракционная эффективность > 35% в первом порядке
Субнанометровая точность волнового фронта
Совместим с длинами волн 632,8 нм (HeNe-лазер) или 1064 нм (ИК-лазер).
Индивидуальный дизайн для каждой конкретной оптики
Материал: плавленый кварц или подложка из кварца.
Диапазон размеров: диаметр от 25 до 500 мм.
Таблица параметров:
| Параметр | Спецификация |
|---|---|
| Точность волнового фронта | < λ/50 RMS (λ = 632,8 нм) |
| Допуск выравнивания | < 10 угловых секунд по наклону и децентрированию |
| Точность размещения линий | < 50 нм |
| Лазерная совместимость | HeNe, ИК- или видимые лазерные источники |
| Рабочее расстояние | Настраивается от 50 мм до 2000 мм. |
| Качество поверхности | 10-5 царапин |
Корректоры нуля CGH необходимы в аэрокосмической, астрономической и высокотехнологичной отраслях обработки изображений для проверки больших телескопов, оптики EUV-литографии и прецизионных зеркал. Их способность тестировать сложные оптические поверхности без физических нулевых линз делает их универсальными и экономически эффективными.
Наша продукция сочетает в себе многолетний опыт оптической инженерии и самые современные процессы производства литографии. Каждый CGH тщательно разрабатывается и проверяется для обеспечения отслеживаемой точности и повторяемости результатов.
Если вам очень интересноОптическая технология Нинбо Чжисинили у вас есть какие-либо вопросы, пожалуйста, не стесняйтесьсвязаться с нами.
