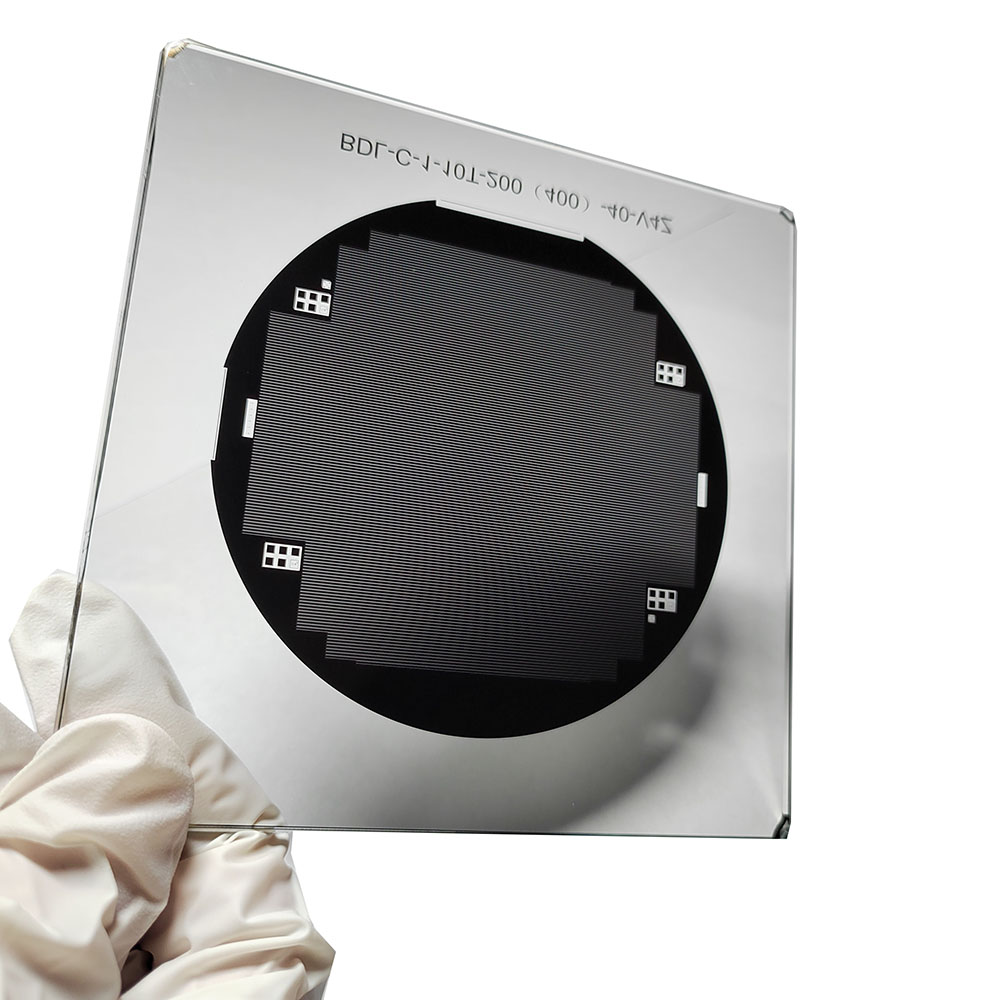

Пленка Фотомаскаэто эталонная пластина, используемая для производства пластин интегральных схем, несущая соответствующую информацию о компоновке конструкции интегральной схемы. В процессе производства пластин рисунок на пленочной фотомаске переносится на экспонированный материал подложки посредством ряда процессов, таких как покрытие фоторезистом, экспонирование и проявление для достижения переноса рисунка.
Свет преломляется через прозрачную часть фотомаски, и интенсивность света рассеивается в ближайшую непрозрачную область. Проекционная линза собирает эти лучи и объединяет свет, чтобы проецировать его на поверхность пластины для формирования изображения. Если вы хотите различить два соседних прозрачных отверстия на пленочной фотомаске, интенсивность света темной области между ними должна быть намного меньше, чем интенсивность света прозрачной области. Стремление к высокому разрешению отражается не только в постоянном совершенствовании длины волны источника света и фоторезиста, но также в постоянном обновлении типов фотошаблонов и используемых материалов.
Современные фотошаблоны, используемые в производстве полупроводников, в основном включают двоичные изображения.Пленка Фотомаска, фотомаска из пленки с фазовым сдвигом и фотомаска из пленки EUV.
Синтетический кварц получают методом осевого осаждения в газовой фазе. Это блок кварцевого стекла, образованный в результате серии химических реакций в водородно-кислородном пламени с образованием частиц диоксида кремния. Среди них соединением кремния может быть SiCl4, SiHCl3, SiH2Cl2 или даже SiH4. Синтетический кварц должен иметь высокий коэффициент пропускания света более 99%, сильную светостойкость, низкую скорость теплового расширения, высокое качество, высокую плоскостность, высокую точность поверхности, сильную стойкость к плазме, а также стойкость к кислотам и щелочам, высокую изоляцию и другие характеристики.
Подложка пленочной фотомаски, также известная как пустая подложка фотомаски, представляет собой кварцевую подложку, на которую нанесены функциональные материалы, такие как Cr и MoSi, а затем наносятся просветляющее покрытие и фоторезист. После экспонирования, травления, зачистки, очистки, проверки и других процессов подготавливается пленочная фотомаска. Подложка для пленочной фотомаски составляет около 90% стоимости сырья для продукции Film Photomask и является ключевым фактором в стоимости продукции Film Photomask. Поскольку пользователи пленочных фотомасок продолжают повышать свои требования к качеству своей конечной продукции, компании, производящие пленочные фотомаски, постоянно стремятся к прорывам в качестве продукции, а качество подложек для пленочных фотомасок оказывает существенное влияние на качествоПленка Фотомаскаконечные продукты. К ключевым показателям подложек Film Photomask относятся плоскостность, работоспособность и толщина наносимых на поверхность материалов, чистота и т. д. Поскольку технологические узлы производства интегральных схем продолжают сокращаться, требования к этим техническим показателям становятся все более жесткими.
Пленка Защитная пленка для фотомаски представляет собой прозрачную пленку толщиной 1 мкм, наклеенную на каркас из алюминиевого сплава. ИспользованиеПленка ФотомаскаЗащитная пленка выполняет две основные функции. Один из них — гарантировать, что пыль или частицы, прикрепленные к пленочной фотомаске, не будут отображаться на чипе во время процесса экспонирования; во-вторых, поддерживать чистоту фотомаски, уменьшать износ пленочной фотомаски во время использования и повышать эффективность производства полупроводников.
