Zhixing является профессиональным производителем и поставщиком в Китае, который имеет богатый опыт в производстве керамических калибровочных досок C12*9, у нас есть собственная фабрика по обработке и производству, выгодные цены, и мы поддерживаем настройку различных размеров, обеспечивая при этом высокая точность, чтобы удовлетворить все требования клиентов, добро пожаловать на консультацию, с нетерпением ждем сотрудничества с вами.
Керамическая калибровочная доска C12*9 — это широко используемый оптический прибор, его можно использовать для калибровки камер, микроскопов и другого оборудования, чтобы обеспечить качество и точность изображения. Ниже описано использование платы оптической калибровки.
Сначала подготовьте керамическую калибровочную доску C12*9.
Во-вторых, керамическая калибровочная доска C12*9 закрепляется на плоском столе, а оборудование, которое необходимо калибровать, размещается в центре калибровочной доски. Обратите внимание, что ориентация устройства должна совпадать с направлением текстуры калибровочной платы.
Затем используйте программное обеспечение или инструменты, прилагаемые к устройству, для фотографирования или наблюдения за рисунком на керамической калибровочной доске C12*9. Перед съемкой или наблюдением следует убедиться, что параметры устройства установлены правильно, такие как время экспозиции, размер диафрагмы, дистанция фокусировки и т. д.
Наконец, по полученным или наблюдаемым изображениям калибруются параметры оборудования. Конкретные методы калибровки можно найти в руководстве по оборудованию или соответствующей технической документации.
В дополнение к вышеуказанным основным методам использования параметры также можно регулировать и оптимизировать в соответствии с конкретными потребностями, например, регулировать угол съемки калибровочной доски, увеличивать или уменьшать освещенность.
Короче говоря, керамическая калибровочная плата C12*9 — это очень практичный оптический инструмент, который может значительно улучшить качество изображения и точность устройства. При использовании устройства внимательно следуйте инструкциям, чтобы обеспечить правильность и безопасность.
Отображение чертежей
Особенность:
| Размер узора （Д*Ш） |
Длина стороны квадрата | количество квадратов | материал | Точность (мм) |
| 6*4,5 мм | 0,5*0,5 мм | 12*9 | стекло/керамика | ±0,001 мм |
| 12*9 мм | 1,0*1,0 мм | 12*9 | стекло/керамика | ±0,001 мм |
| 18*13,5 мм | 1,5*1,5 мм | 12*9 | стекло/керамика | ±0,001 мм |
| 24*18 мм | 2,0*2,0 мм | 12*9 | стекло/керамика | ±0,001 мм |
| 36*27 мм | 3*3 мм | 12*9 | стекло/керамика | ±0,001 мм |
| 48*36 мм | 4*4 мм | 12*9 | стекло/керамика | ±0,001 мм |
| 108*81 мм | 9*9 мм | 12*9 | стекло/керамика | ±0,001 мм |
В таблице показаны только некоторые продукты. Если вам нужны другие продукты, вы можете обратиться в службу поддержки клиентов.
Виды калибровочных плат
| Материал различие |
Преимущество | недостаток |
| керамика | Преимущества керамической калибровочной пластины – отсутствие бликов и высокая контрастность. | Ограничено материалом, максимальный размер шаблона составляет 200*200 мм, материал дорогой, его сложно обрабатывать с высокой точностью, высокий процент брака. |
| Стекло | Преимущество стеклянной калибровочной пластины заключается в том, что она может обрабатывать высокоточные шаблоны размером 690*590 мм с высокой точностью, технология обработки намного более зрелая, чем у керамики, а цена является экономически эффективной. | Светоотражающий и хрупкий |

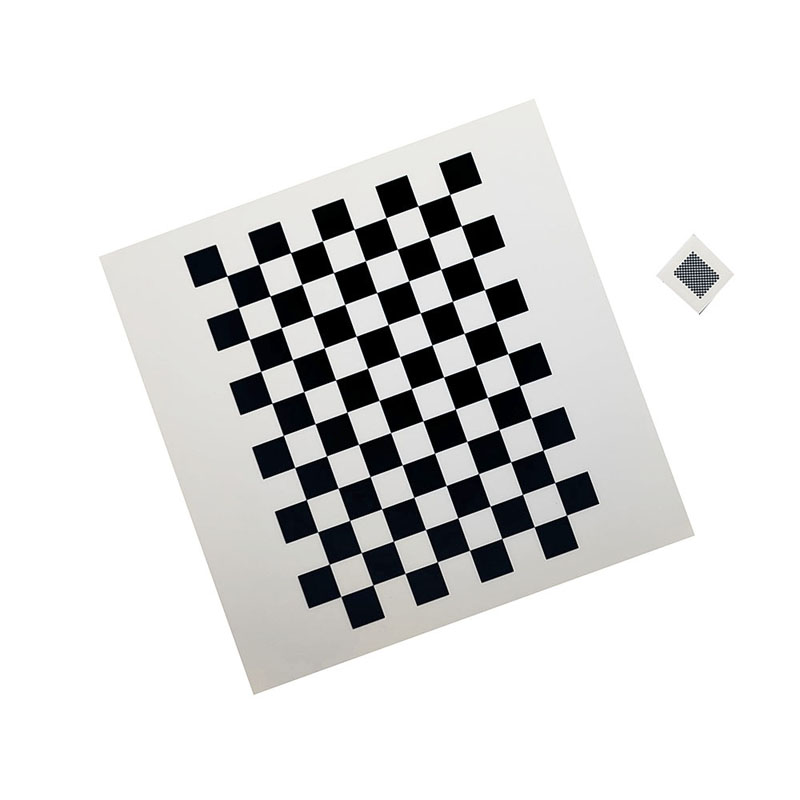

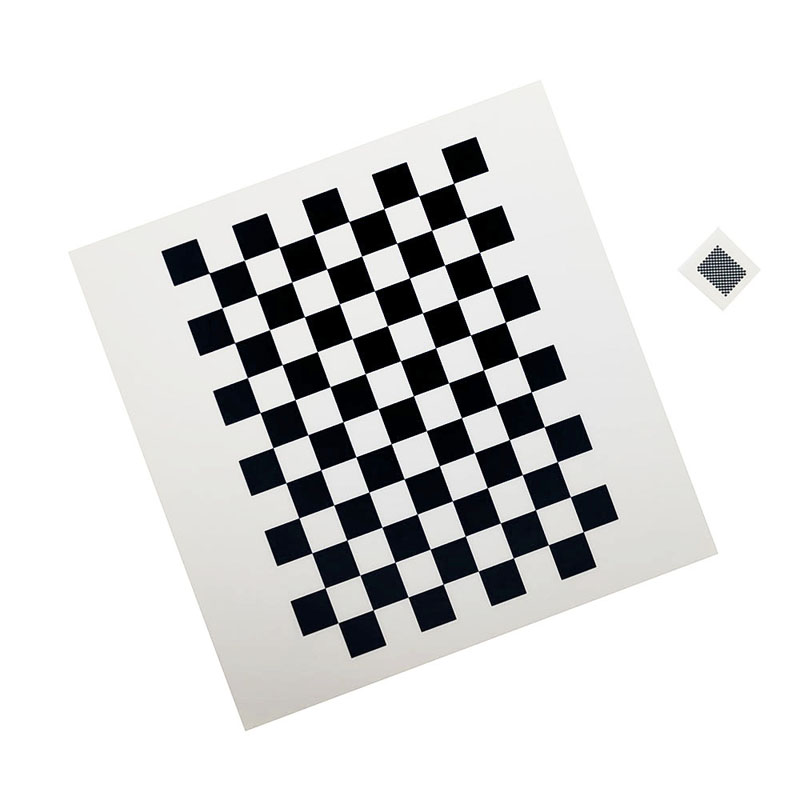

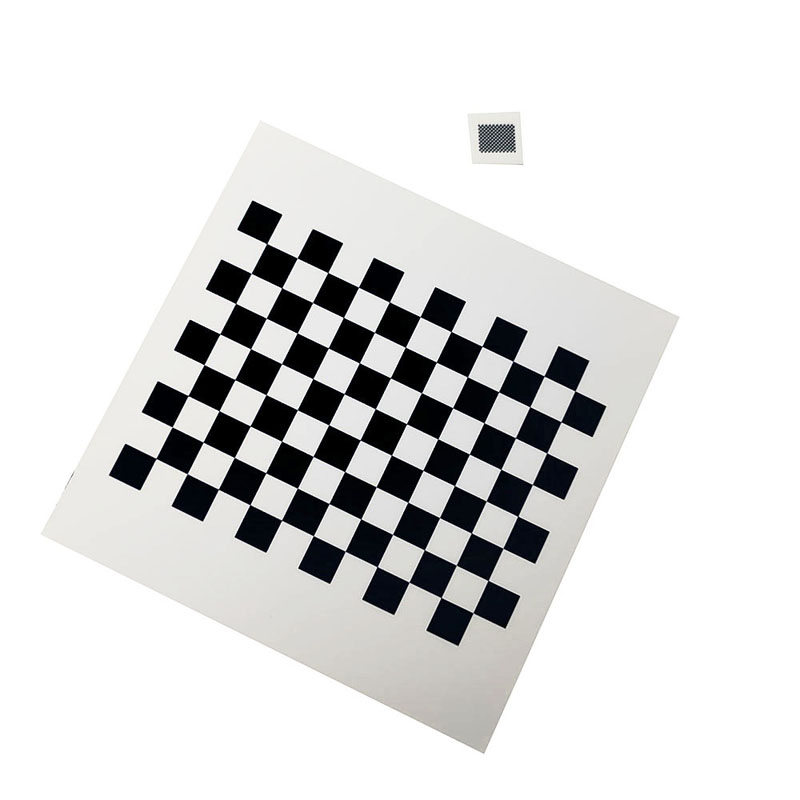

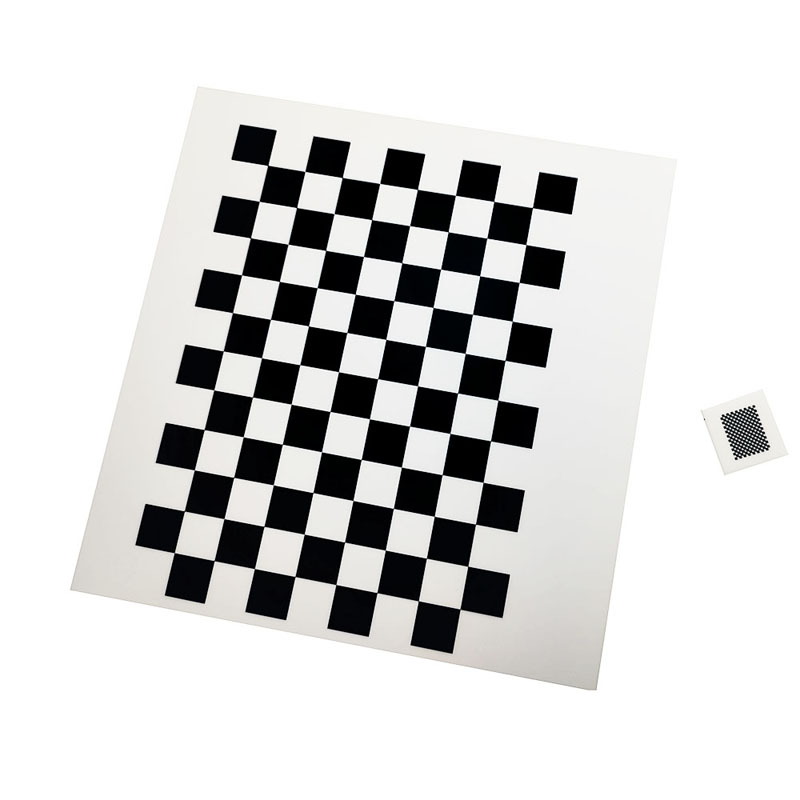

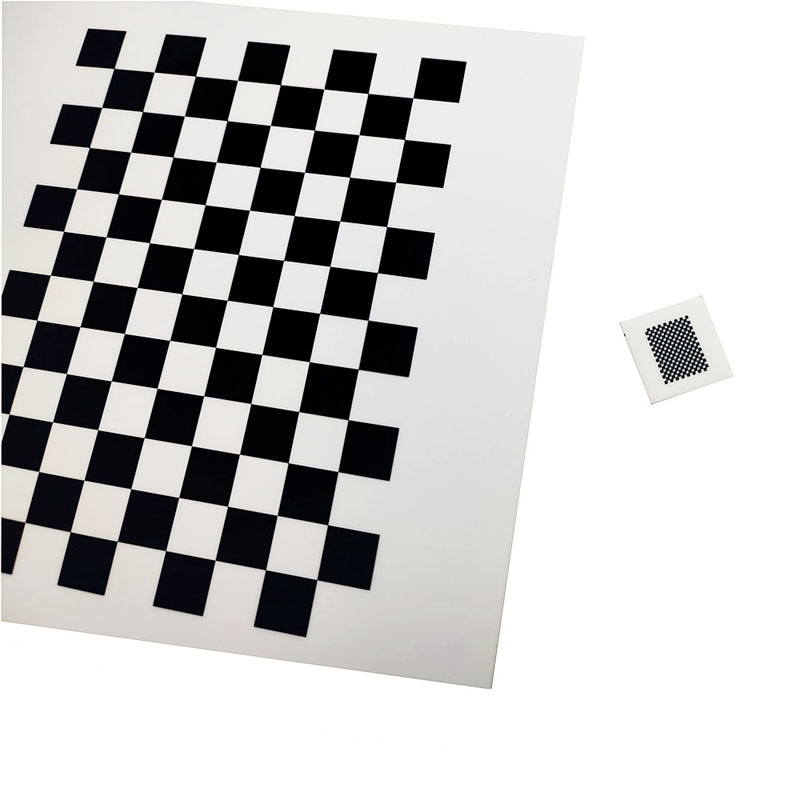

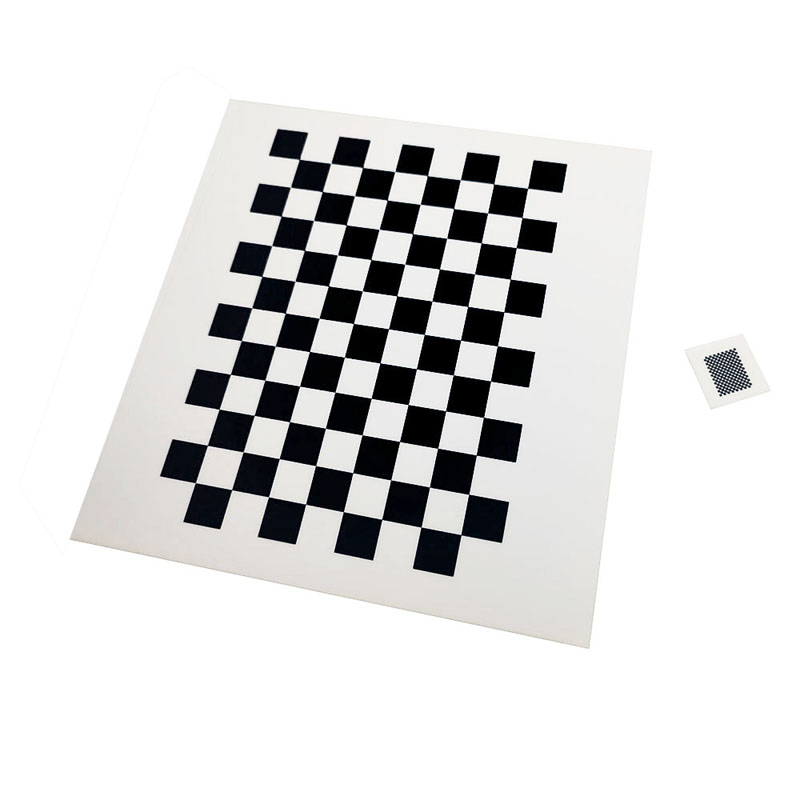

Физическое отображение квадратной калибровочной пластины из натриевого стекла
Демонстрация сценария использования платы оптической калибровки
Фотографии с выставки
