Пленочные фотомаски играют жизненно важную роль в современном оптическом производстве, создании полупроводниковых рисунков, разработке печатных плат и различных процессах микропроизводства. Они служат высокоточными носителями рисунков, обеспечивая точную световую визуализацию или гравировку на различных подложках. В этой статье я объясню, какПленка Фотомаскаработает, почему это важно и какие технические параметры делают наши решенияКомпания оптических технологий Нинбо Чжисин, ОООнадежный. Четкая структура, легкий для чтения язык и профессиональная глубина сохраняются во всем.

Что делает пленочную фотомаску важным инструментом при изготовлении микрорисунков?

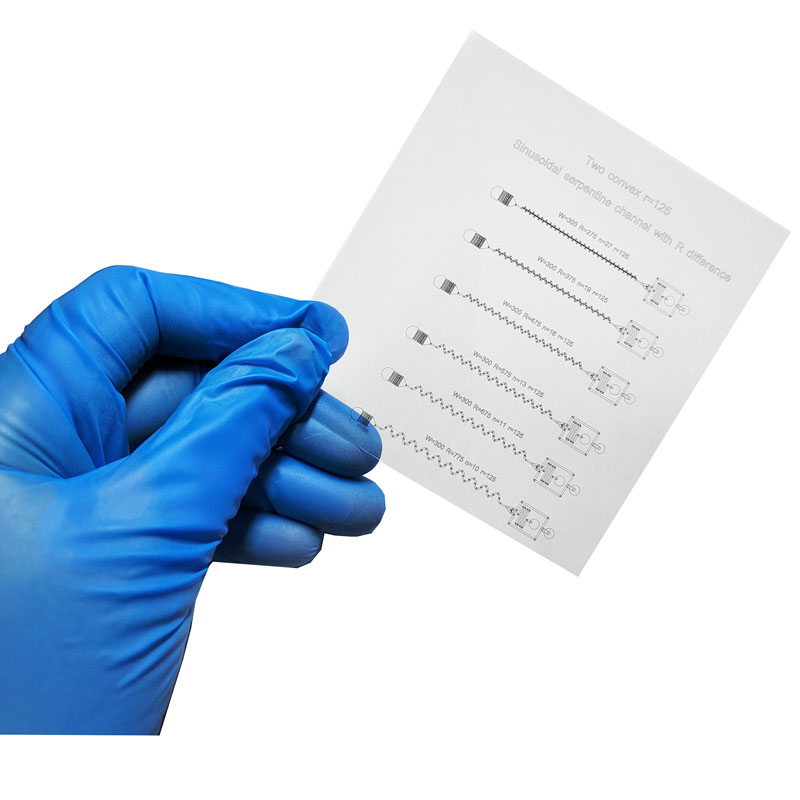

A Пленка Фотомаскапредставляет собой фотопленку, содержащую узоры высокой плотности, используемые для переноса изображений на пластины, стекло или подложки печатных плат. Это гарантирует, что намеченные микроструктуры останутся четкими, последовательными и повторяемыми. Когда свет проходит через фотомаску, экспонированный рисунок точно воспроизводится на расположенном ниже слое фоторезиста, что обеспечивает массовое производство с высокой точностью.

Его важность возрастает по мере того, как отрасли требуют более жестких допусков, более быстрых производственных циклов и улучшенного качества микроизображений.

Как пленочные фотомаски повышают точность и эффективность производства?

Пленочные фотошаблоны повышают точность, уменьшают ошибки процесса и позволяют создавать повторяемые микроструктуры. Они широко используются в:

• Полупроводниковое прототипирование

• визуализация разводки печатной платы

• Конструкция микрофлюидного чипа

• Калибровка оптического прибора

• Перенос рисунка тонкими линиями

• Производство дисплейных панелей

Поддерживая равномерную плотность, остроту кромок и точность размеров, они значительно уменьшают искажения рисунка и повышают производительность.

Каковы основные характеристики нашей фотомаски из пленки?

Ниже приведены основные параметры, предоставленныеКомпания оптических технологий Нинбо Чжисин, ООО, гарантируя профессиональное качество:

Список технических характеристик продукта

• Тип материала:Пленка высокого разрешения на основе галогенида серебра или полиэстера

• Разрешение:Разрешение изображения до 20 000 т/д

• Диапазон плотности:Dmax 3,5–5,0 (настраиваемый)

• Допуск ширины линии:от ±5 мкм до ±10 мкм

• Толщина пленки:0,10 мм – 0,18 мм

• Точность рисунка:±0,01 мм

• Максимальный размер:До 1000 × 1200 мм

• Защита поверхности:Устойчивое к царапинам и антистатическое покрытие

• Области применения:Полупроводники, печатные платы, микрооптика, прецизионная обработка

Таблица технических параметров

Эти характеристики обеспечивают точность как на промышленном, так и на лабораторном уровне, гарантируя стабильный результат для различных условий визуализации.

Почему качественные пленочные фотомаски важны для производства?

Использование пленочных фотомасок премиум-класса дает ряд преимуществ:

• Высокая точность:Точное определение линий микроструктур

• Экономически эффективно:Более низкая себестоимость производства по сравнению со стеклянными фотошаблонами.

• Гибко и быстро:Быстрая обработка прототипов и индивидуальных шаблонов

• Стабильная производительность:Стабильная экспозиция и уменьшенное искажение

• Широкая совместимость:Подходит для УФ, светодиодных и лазерных систем экспонирования.

Для отраслей, где микроскопическая точность определяет производительность, следует выбирать надежного поставщика фотомасок, напримерКомпания оптических технологий Нинбо Чжисин, ОООстановится существенным.

Как ведут себя пленочные фотомаски при фактическом использовании?

При использовании в системах визуализации пленочный фотошаблон обеспечивает:

• Четкие и острые края

• Высокая контрастность во время экспозиции

• Стабильная передача рисунка даже при длительном использовании.

• Низкий уровень ошибок при повторяющейся обработке.

Его производительность напрямую влияет на производительность, функциональность схемы и четкость оптических компонентов.

Часто задаваемые вопросы о пленочной фотомаске

1. Что такое пленочная фотомаска и как она используется?

Пленочная фотомаска — это пленка с рисунком, используемая для переноса изображений или микролиний во время экспонирования. Он работает, блокируя или пропуская свет в определенных областях, обеспечивая точное копирование рисунка на пластины, печатные платы или оптические подложки.

2. Почему мне следует выбирать пленочную фотомаску вместо стеклянной фотомаски?

Пленочная фотомаска более экономична, быстрее производится и идеально подходит для прототипирования или производства средней точности. Он обеспечивает высокое разрешение и превосходную плотность, сохраняя при этом гибкость для индивидуального проектирования.

3. Как долго сохраняется пленочная фотомаска при ежедневном производстве?

Это зависит от условий использования, но высококачественные фотомаски от Ningbo Zhixing Optical Technology Co., Ltd. обладают высокой прочностью, стабильными размерными характеристиками и минимальными царапинами, обеспечивая долговечность использования.

4. Может ли пленочная фотомаска добиться очень тонких линий?

Да. Благодаря разрешению до 20 000 точек на дюйм и ширине линий всего 25 мкм пленочная фотомаска обеспечивает превосходную точность микролиний, подходящую для требовательных оптических и электронных приложений.

Связаться с нами

Для получения индивидуальных решений для пленочных фотомасок, технической консультации или оптового предложения обращайтесь по адресуконтакт Компания оптических технологий Нинбо Чжисин, ОООНаша профессиональная команда обеспечивает быстрое реагирование, стабильное качество и надежное сотрудничество.
