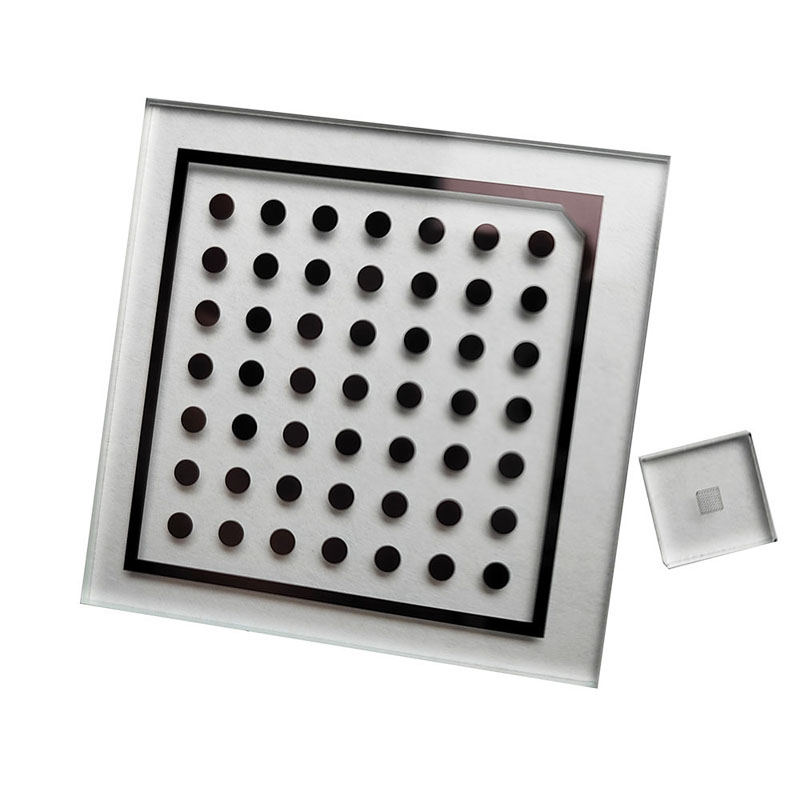

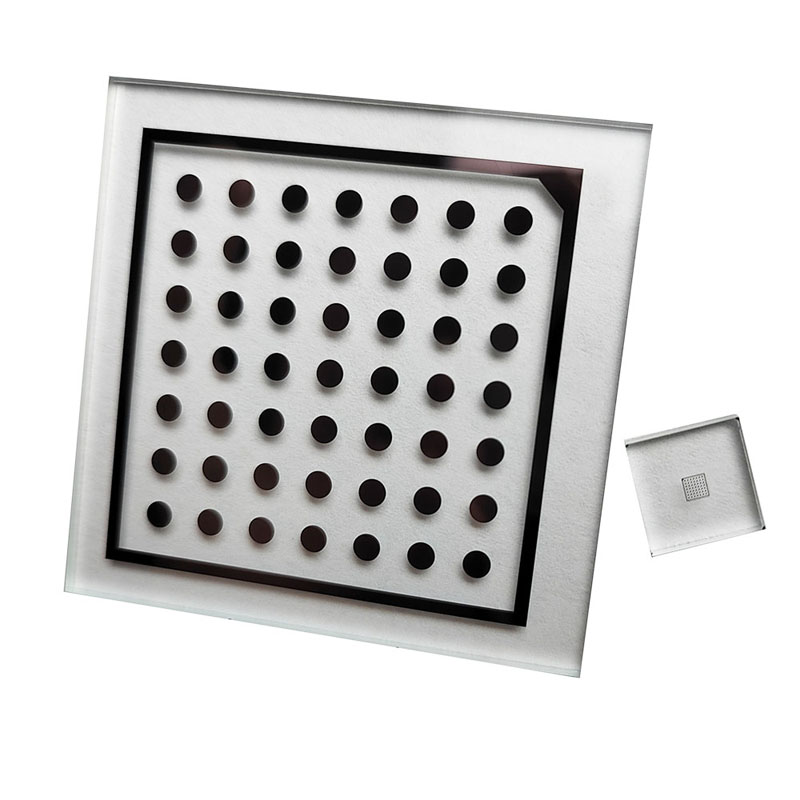

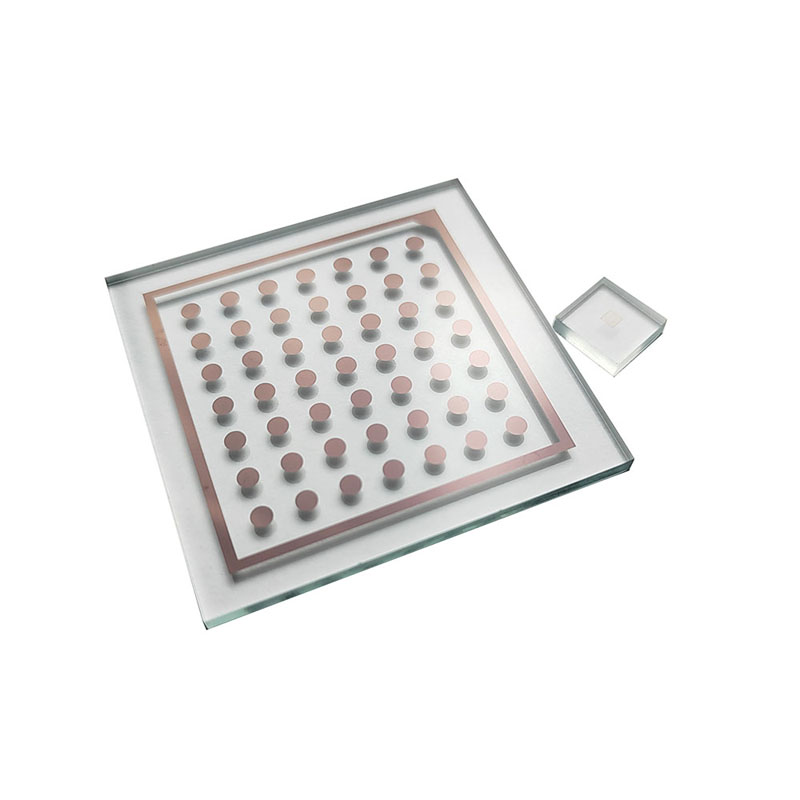

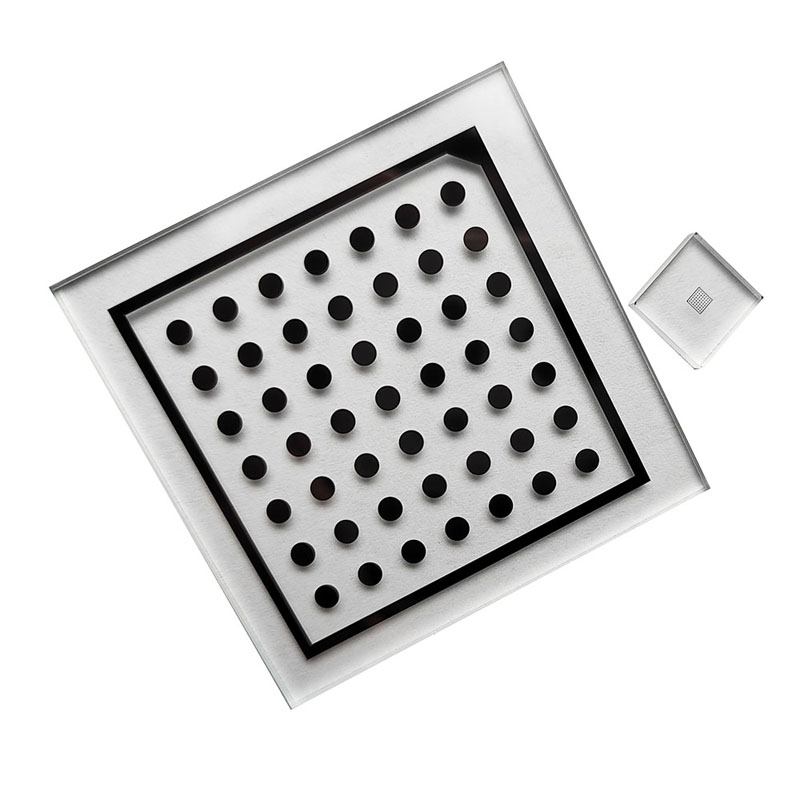

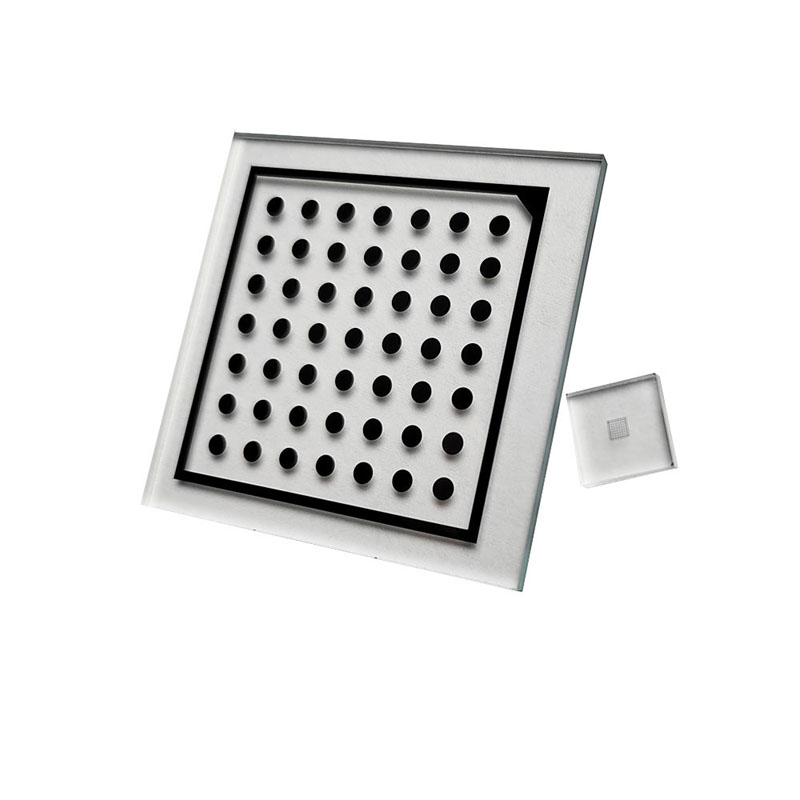

Калибровочная доска для стекла Halcon 50 мм

Ведущий китайский производитель Zhixing предлагает высокоточную калибровочную доску для стекла Halcon толщиной 50 мм. Наше передовое производство гарантирует исключительное качество и конкурентоспособные цены.  Выбирайте Zhixing для надежных решений для калибровки стекла!

Halcon — это мощное программное обеспечение для машинного зрения с функциями оптической калибровки, которые помогают пользователям точно определять параметры камеры, тем самым повышая точность и стабильность обработки изображений. Подробный процесс и рекомендации по калибровочной плате для стекла Halcon 50 мм описаны ниже.

1. Подготовьтесь

Перед оптической калибровкой необходимо подготовить следующие материалы:

(1) Стандартная шахматная доска: Стандартная шахматная доска представляет собой черно-белую бумагу в виде шахматной доски, обычно размером 8x8, 9x6 и других размеров, которую можно наклеить на плоскую поверхность перед калибровкой.

(2) Камера: при использовании камеры необходимо внимательно выбрать подходящий источник света и настройки параметров камеры.

(3) Компьютер: используйте компьютер для установки программного обеспечения Halcon и подключения камеры.

2. Процесс калибровки

(1) Установите параметры камеры: в программном обеспечении Halcon нажмите кнопку «Открыть камеру», чтобы установить параметры камеры, включая время экспозиции, усиление, баланс белого и т. д.

(2) Съемка калибровочных изображений: стандартная шахматная доска помещается в поле зрения камеры, при съемке нескольких изображений требуется, чтобы шахматная доска появлялась на изображении в разных положениях и направлениях.

(3) Обнаружение угловых точек: в программном обеспечении Halcon функция «find_calib_object» используется для обнаружения угловых точек на изображении и сохранения их в файл.

(4) Калибровка: используйте функцию «калибровать_камеры», чтобы откалибровать камеру и сохранить результат калибровки в файл.

(5) Оценка результатов калибровки: функция «eval_calib_data» используется для оценки результатов калибровки, включая среднюю ошибку, стандартную разницу и другие показатели. По результатам оценки можно судить об эффекте калибровки.

3. Меры предосторожности

(1) При съемке калибровочных изображений положение и угол камеры должны оставаться стабильными, чтобы избежать движения и тряски.

(2) Размер и характеристики шахматной доски должны быть установлены в соответствии с реальной ситуацией. Обычно рекомендуется использовать шахматную доску размером 8x8 или 9x6.

(3) В процессе калибровки необходимо обеспечить постоянство условий освещения, чтобы избежать влияния слишком сильного или слишком слабого освещения на результаты калибровки.

(4) Количество и качество калибровочных данных оказывают важное влияние на результаты калибровки. Рекомендуется сделать несколько изображений, при этом положение и угол шахматной доски на каждом изображении должны быть как можно более разными.

Короче говоря, калибровочная доска для стекла Halcon 50 мм является незаменимым звеном в применении машинного зрения. Благодаря тщательной эксплуатации и применению она может повысить точность и стабильность обработки изображений, а также обеспечить эффективную помощь в применении технологий машинного зрения.

Особенность:

Цветовое отображение слоев:

Часто задаваемые вопросы клиентов

1. Можете ли вы порекомендовать мне подходящую калибровочную плату?

Ответ: Калибровочная пластина обычно занимает от 1/3 до 2 полей зрения. Мы только вносим предложения. Конкретный используемый размер зависит от фактического использования клиентом.

2. Могу ли я настроить размер?

Ответ: Да, вам нужно предоставить только чертежи в формате CAD/CDR или рисунки, нарисованные от руки, и мы также можем нарисовать для вас бесплатно.

3. Сколько времени занимает настройка?

Ответ: Индивидуальное время обычно составляет 7-8 рабочих дней после оплаты и подтверждения чертежей. Конкретное время прибытия варьируется в зависимости от страны и региона.

4. Как я могу оплатить?

Ответ: У нас есть глобальный счет для сбора средств, который поддерживает несколько валют.
