I. Контроль плоских и сферических поверхностей: краеугольный камень прецизионной оптики
Контроль плоских и сферических поверхностей является «стабилизирующей силой» оптических систем, при этом основными требованиями являются максимальная абсолютная точность и устойчивость к помехам.
1. Прямая проверка волнового фронта (интерферометрия).
● Интерферометр Физо:
○ Принцип: интерференция общего пути: стандартное зеркало и испытуемое зеркало имеют один и тот же оптический путь.
○ Преимущества: Чрезвычайно высокая точность. Благодаря сильному перекрытию эталонного и измерительного световых путей остаточные аберрации в системе можно естественным образом устранить.
○ Ограничения: Традиционная интерферометрия с фазовым сдвигом чрезвычайно чувствительна к вибрации, что требует строгой виброизоляции и контроля температуры.

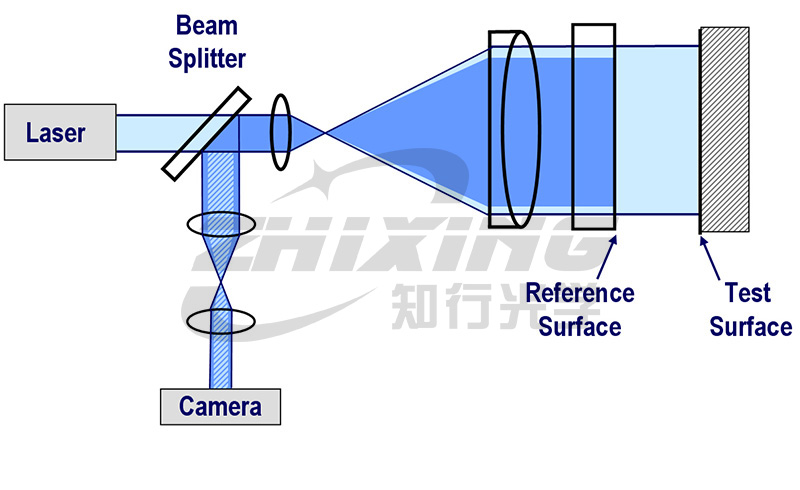

Схема оптического пути интерферометра Физо
●Динамический интерферометр (сейсмостойкий тип):
○Принцип: Пространственный фазовый сдвиг достигается в пределах одного кадра с использованием матрицы поляризаторов, одновременно получая несколько изображений разности фаз для мгновенного измерения сейсмостойкости.
○Преимущества: мгновенная сейсмостойкость, спасение при онлайн-мониторинге в вакуумных камерах, в условиях высоких и низких температур, а также в шумных заводских зданиях.
○Недостатки: Нетипичная ошибка оптического пути. Пути эталонного и измерительного света разделены, и дрейф системы нельзя отменить; кроме того, из-за покадровой визуализации его поперечное разрешение составляет всего 1/4 от разрешения традиционных интерферометров, что затрудняет обнаружение высокочастотных промежуточных ошибок.

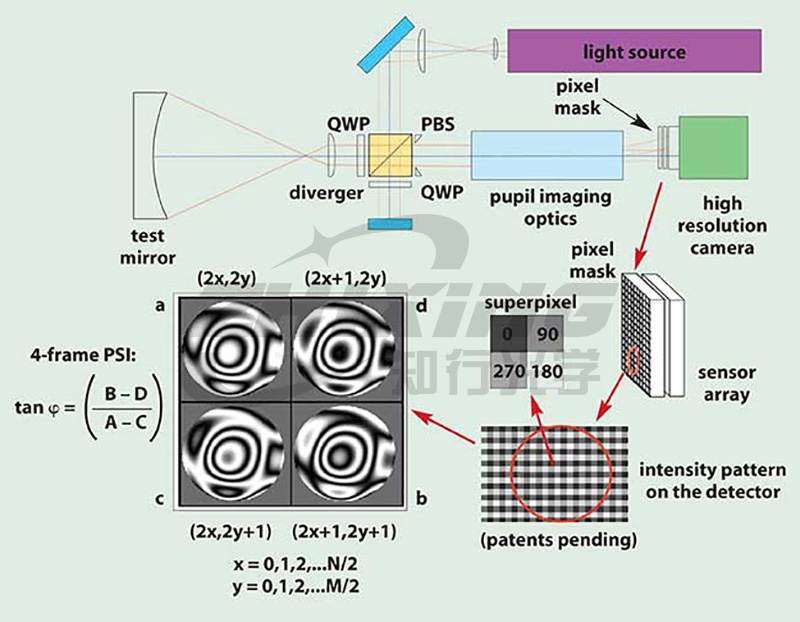

Принцип работы динамического интерферометра
2. Обнаружение наклона (дифференциальный метод)
● Шак-Хартманн:
○ Принцип: волновой фронт сегментируется и отображается с помощью матрицы микролинз. Наклон волнового фронта рассчитывается с использованием смещения светового пятна относительно исходного положения, тем самым восстанавливая форму поверхности.
○ Преимущества: Чрезвычайно широкий динамический диапазон, отсутствие необходимости в источнике когерентного света, компактная конструкция.
○ Ограничения: Пространственное разрешение ограничено плотностью апертуры микролинзы, а абсолютная точность относительно низкая (приблизительно 1/50 лямбда).

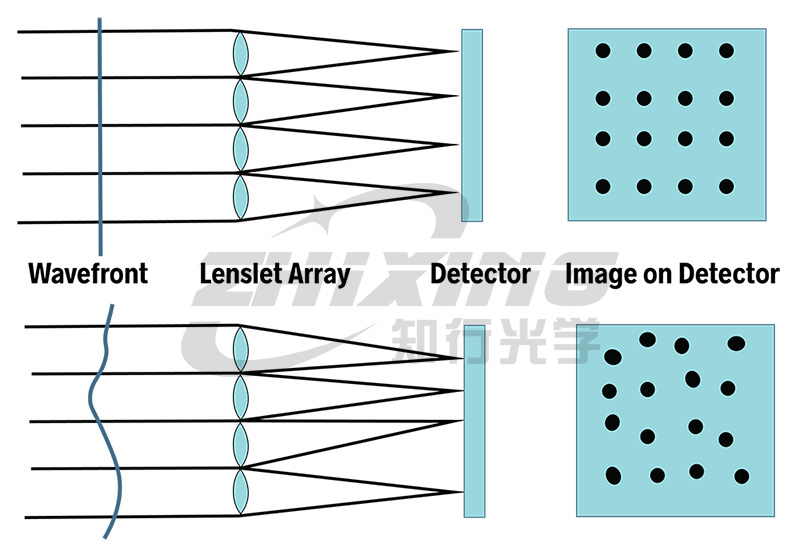

Принцип работы Хартмана
● Помехи бокового сдвига (LSI):
○ Принцип: Вмешательство в рассогласование волнового фронта для получения дифференциальной (наклонной) информации о волновом фронте.
○ Преимущества: не требуется опорный источник света, он обладает свойствами общего пути и имеет превосходную виброустойчивость. Обычно используется для калибровки волнового фронта чрезвычайно коротких длин волн (например, EUV) на месте или в высокоинтегрированных системах.
○ Ограничения: реконструкция волнового фронта в качестве дифференциального измерения сильно зависит от алгоритма интегрирования, а точность ограничена величиной величины сдвига. Обычно он используется в качестве решения для калибровки на уровне системы.
Принцип работы интерферометра поперечного сдвига
II. Тестирование асферических поверхностей: от геометрической компенсации к дифракционным методам
Суть тестирования асферических поверхностей заключается в «упрощении», преобразовании сложных асферических волновых фронтов в легко измеримые сферы или плоскости с помощью методов компенсации.
1. Прямое тестирование волнового фронта (компенсация нулевой точки).
● Тестирование нулевой точки:
○ Преимущества: самоколлимация геометрической оптики, простой оптический путь, низкая стоимость.
○ Ограничения: Плохое обобщение; ограничено квадратичными поверхностями; не может обрабатывать асферические поверхности или поверхности произвольной формы более высокого порядка.

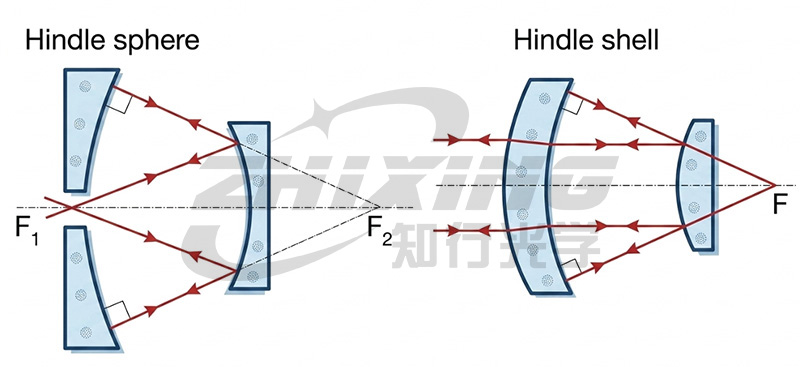

Принцип работы обнаружения без изображения
● Компенсаторы рефракции (например, компенсаторы Оффнера):
○ Преимущества: Отработанная технология, подходящая для обычных асферических поверхностей большого диаметра.
○ Ограничения: Чрезвычайно сложный производственный процесс и деликатная сборка/регулировка. Внеосевое отклонение должно строго контролироваться; даже незначительные ошибки сборки могут привести к серьезным коаксиальным аберрациям, мешающим определению формы поверхности.

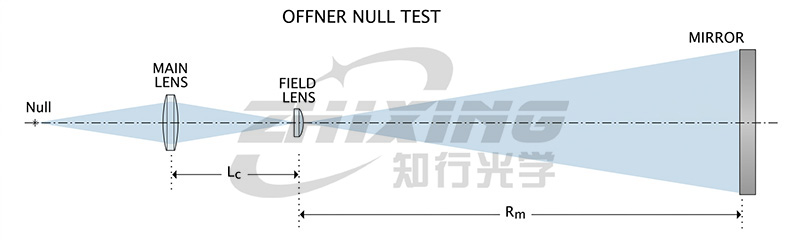

Принцип работы компенсатора рефракции

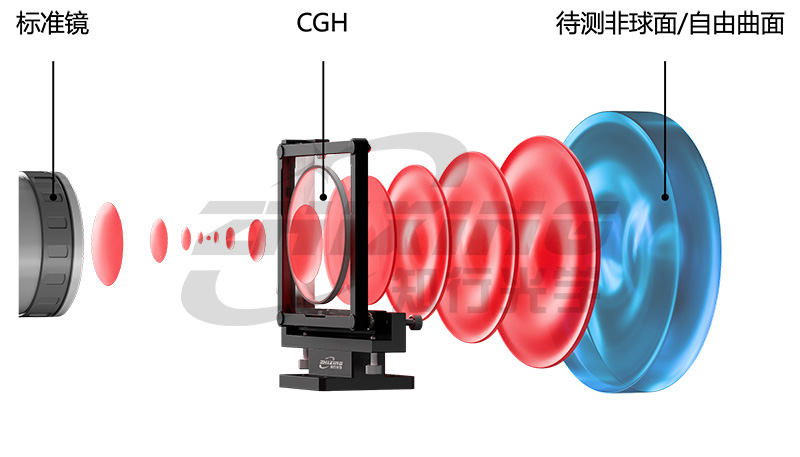

● Компьютерная голография(КГХ):
○ Преимущества: Универсальная компенсация. Он может интегрировать функции выравнивания, превращая утомительное физическое выравнивание на месте в геометрическое выравнивание с помощью программного обеспечения, эффективно избегая «ловушек сборки и регулировки», присущих традиционным компенсаторам.
○ Ограничения: отсутствие универсальности. У него есть атрибут «выделенный»; каждая асферическая поверхность требует независимых затрат на проектирование и настройку.
CGHПринцип работы
2. Другие схемы обнаружения
● Сшивка субапертуры (SSI):
○ Принцип: интерферометры используются для измерения локальных областей с небольшими изменениями наклона, а затем выполняется математическое сшивание.
○ Преимущества: использование интерферометра с малой апертурой и алгоритмического синтеза позволяет преодолеть ограничения по размеру датчика, обеспечивая обнаружение с высоким разрешением сверхбольшой апертуры, больших компонентов асферичности, балансируя точность измерений и гибкость системы.
○ Ограничения: контролировать совокупную ошибку сложно; чрезвычайно высокая зависимость от прецизионной ступени перемещения.

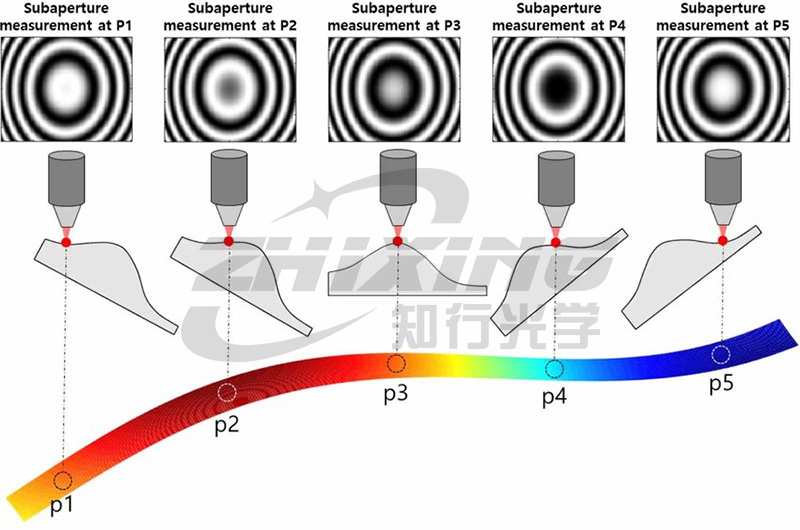

Принцип работы субапертурного сращивания

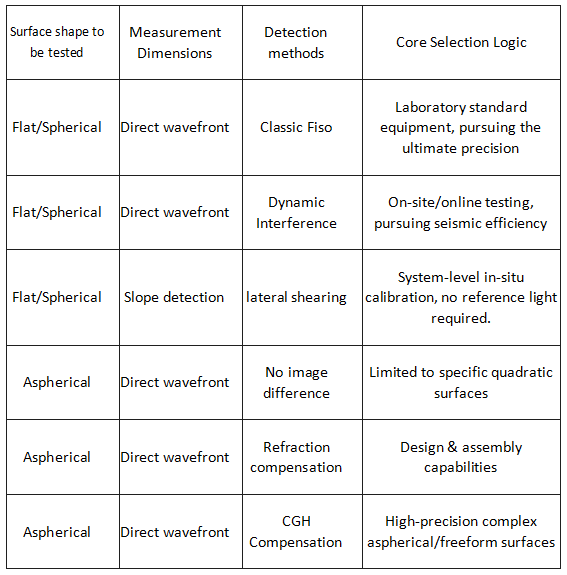

III. Комплексное сравнение: логическая матрица выбора
IV. Вывод: баланс инженерной логики
Выбор прецизионных методов оптического контроля – это, по сути, баланс между точностью, эффективностью и стоимостью.
●Точность – это главный результат: в существующих условиях окружающей среды убедитесь, что погрешность проверки достаточна для обеспечения конвергенции обработки и предотвращения сбоя системы из-за «недостаточного качества».
●Эффективность – это жизнь: в рамках существующих возможностей обработки выберите метод с самой быстрой обратной связью и простой сборкой и настройкой, предотвращая стагнацию исследований и разработок из-за «избыточности процесса».
● Стоимость является границей: в течение ограниченного бюджетного периода выберите путь с наивысшей общей отдачей от инвестиций, предотвращая растрату ресурсов из-за «чрезмерного качества».
Только «контрольный ориентир», установленный в этих трех красных линиях, может обеспечить эффективную итерацию замкнутого цикла обработки. Вернуться к инженерному здравому смыслу и исходить из потребностей — это ключ к достижению удвоенного результата с вполовину меньшими усилиями.
ОЧжисинОптика
КО. технологии оптики Нинбо Чжисин, Лтд.фокусируется на высокоточной вычислительной голографии (CGH) решения для контроля, предназначенные для решения основных проблем при измерении асферических поверхностей и поверхностей произвольной формы.
