I. Традиционный контроль: в ловушке между «испытательными пластинами» и «линиями»
Долгое время контроль формы поверхности цилиндрических линз в основном основывался на следующих традиционных методах, однако они становятся все более неадекватными требованиям современной высокоточной промышленности:
1. Метод тестовой пластины. Этот древний метод основан на наблюдении опытными специалистами интерференционных полос (колец Ньютона). Поскольку это измерение основано на контакте, оно легко царапает дорогую поверхность линзы; более того, образец может дать только качественную оценку, неспособный предоставить количественные субнанометровые цифровые данные о форме поверхности, и он не может удовлетворить потребности асферических и цилиндрических поверхностей.
2. Контурное сканирование: дорогая «точечная» игра и узкое место в эффективности
Контактное контурное сканирование (представительное оборудование: Panasonic UA3P)
Бесконтактное контурное сканирование (Представительское оборудование: LUPHOScan, DUI, Нидерланды)
Основная проблема: дорогое оборудование, приводящее к чрезмерной амортизации для мелких перерабатывающих предприятий.
II. Решение CGH: «идеальный эталон» для снижения габаритов
Для устранения вышеуказанных проблем решение для контроля цилиндрической CGH (цилиндрической стандартной линзы) от Zhixing Optics предлагает переработчикам высокорентабельный вариант с преимуществами высокой точности, низкой стоимости и высокой эффективности.
1. Субнанометровая точность обнаружения.
Основная логика CGH заключается в использовании принципа голографической дифракции для точного «скручивания» стандартного волнового фронта (плоского или сферического), излучаемого интерферометром, в цилиндрический волновой фронт, который идеально соответствует измеренной цилиндрической поверхности. Благодаря такому обнаружению с «нулевой компенсацией» изначально сложное измерение асферических цилиндрических поверхностей становится таким же простым и интуитивно понятным, как осмотр плоского зеркала. Zhixing Optics благодаря оптимизированным процессам травления может контролировать производственные ошибки самого CGH до уровня нанометров, предоставляя клиентам максимальную точность обнаружения.
2. Полноэкранный массив: попрощайтесь со «Слепыми и слоном»
В отличие от профилометров, проверка CGH является бесконтактной. В поле зрения интерферометра четко видна общая форма поверхности цилиндрического зеркала, локальные дефекты и даже незначительные искажения вдоль длинной оси.
3. Быстрое согласование и снижение затрат
Уникальная «гибридная технология обработки CGH» компании Zhixing Optics объединяет высококонтрастные метки выравнивания амплитудного типа на подложке CGH. Это переносит ранее чрезвычайно утомительный процесс выравнивания интерферометра и CGH на второй уровень. В сочетании с разработанными нами приспособлениями для быстрого контроля он обеспечивает эффективность ручного контроля UPH 60 (60 изделий в час), что значительно снижает стоимость проверяемого изделия.
III. Единство знаний и действий: глубоко укоренившаяся сила в контроле цилиндрических линз
В Zhixing Optics мы глубоко понимаем исследовательские усилия и промышленную ценность каждой цилиндрической линзы. Чтобы полностью преодолеть последний разрыв от «лабораторного проектирования» к «промышленному массовому производству», Zhixing Optics создала комплексный технологический ров в области цилиндрических CGH:
1. Полный охват спецификаций, расширение границ параметров
Чтобы адаптироваться к различным потребностям, от микронанооптики до космических камер с большой апертурой, компания Zhixing Optics создала стандартизированную библиотеку серий продуктов. Мы предлагаем полный спектр размеров подложек, включая 2-дюймовые, 3-дюймовые, 4-дюймовые, 6-дюймовые и даже 9-дюймовые. Что касается ключевых оптических параметров, цилиндрический CGH компании Zhixing Optics может достигать минимального значения Fno 0,7, что позволяет легко решать задачи тестирования асферических цилиндрических зеркал с большой числовой апертурой и высокой крутизной, заполняя пробел в отечественных сверхбыстрых испытаниях цилиндрических зеркал.

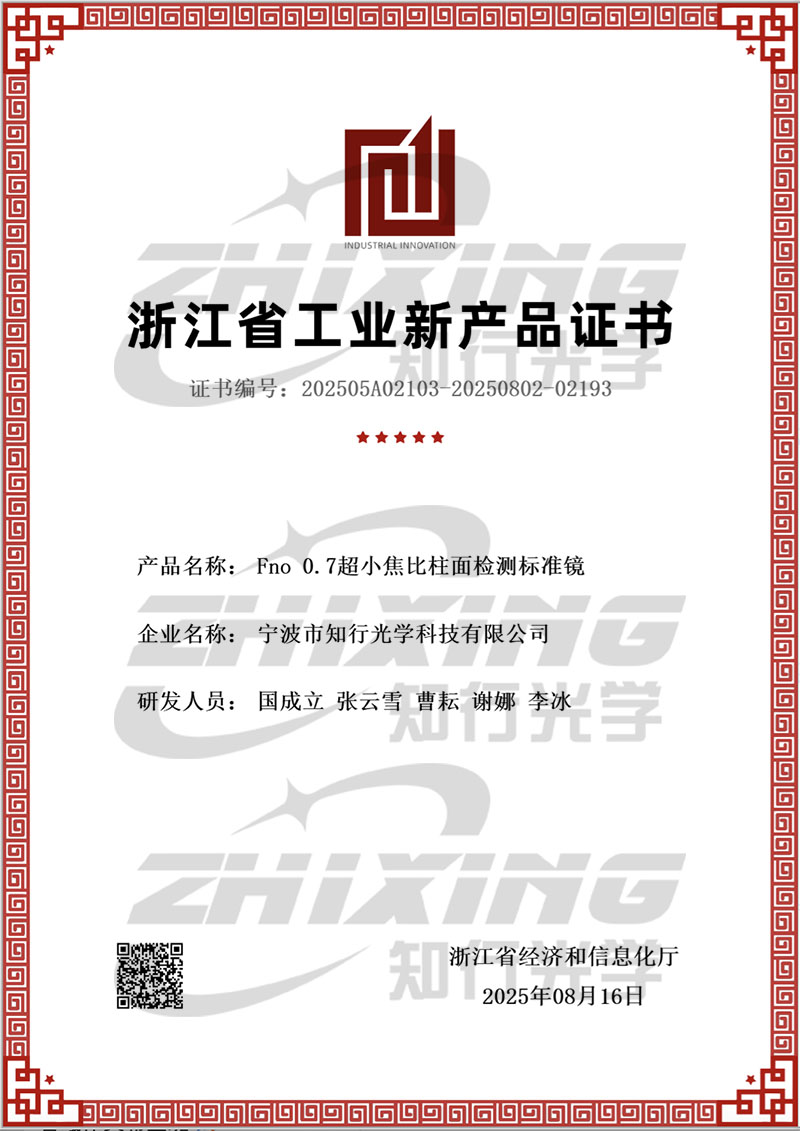

Сертификат новой промышленной продукции
2. Расширение цифровых возможностей: инструмент отбора, разработанный самостоятельно
Столкнувшись со сложными асферическими параметрами, как быстро найти наиболее подходящий CGH? Zhixing Optics разработала специальный онлайн-инструмент для выбора цилиндрических CGH. Пользователям нужно всего лишь ввести радиус кривизны объектива и эффективную диафрагму, и решение по выбору будет предоставлено за считанные секунды. Это значительно снижает затраты на связь на ранних стадиях проекта.

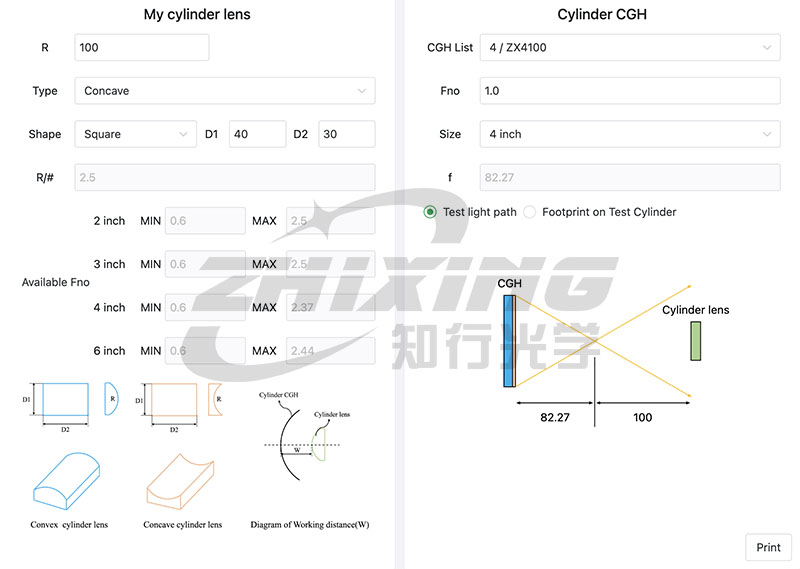

Интерфейс выбора цилиндрического CGH
3. Доставка по замкнутому циклу: полноразмерная прецизионная система сборки и регулировки.
Точное измерение зависит от точного выравнивания. Для цилиндрических приложений CGH Zhixing Optics не только предоставляет «масштаб», но и разрабатывает комплексное аппаратное решение:
Специальное приспособление для шестимерной регулировки CGH: это приспособление обладает возможностями регулировки на микронном уровне с шестью степенями свободы (6-DOF), что обеспечивает точное соосное выравнивание между CGH и оптической осью интерферометра.

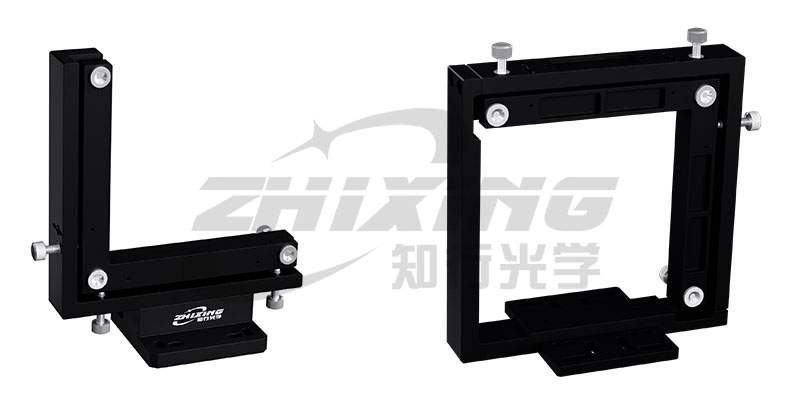

Многомерная регулировочная рамка (высота освещения слева 145 мм, высота освещения справа 108 мм)
Специальное зажимное приспособление для цилиндрических линз: мы разработали высокостабильный специальный зажим для специальной геометрии цилиндрических линз, гарантирующий минимизацию нагрузки на линзу в процессе проверки и обеспечивающий быстрое и повторяемое позиционирование.

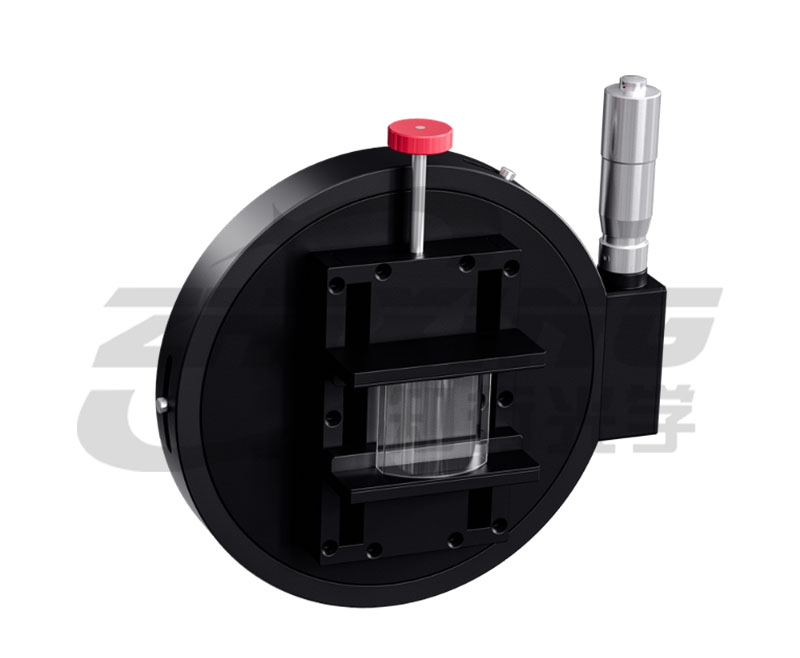

Цилиндрическое зажимное приспособление
Высокоэффективное сотрудничество: в сочетании с голографическими метками совмещения на CGH эта система инструментов модульизирует и стандартизирует ранее громоздкий процесс сборки и настройки, обеспечивая по-настоящему быструю работу от распаковки до вывода данных.
Заключение
В Zhixing Optics мы глубоко понимаем промышленную ценность каждого прецизионного цилиндрического зеркала. Чтобы полностью упростить процесс от «лабораторного проектирования» до «массового производства», мы не только предоставляем цилиндрические CGH субнанометрового уровня, но также используем наши собственные разработанные инструменты выбора и проверенные оптико-механические интегрированные решения, чтобы предложить полный комплекс услуг с обратной связью, от выбора решения и высокоточных инструментов для регулировки до помощи в зажиме. Zhixing Optics — не просто производитель прецизионных весов, но и ваш высококачественный партнер в решении задач цилиндрического контроля, помогающий точно воспроизвести каждый волновой фронт.
Знание и действие в гармонии, оптика без границ
Ningbo Zhixing Optics Technology Co., Ltd. – лидер в области прецизионного голографического контроля
